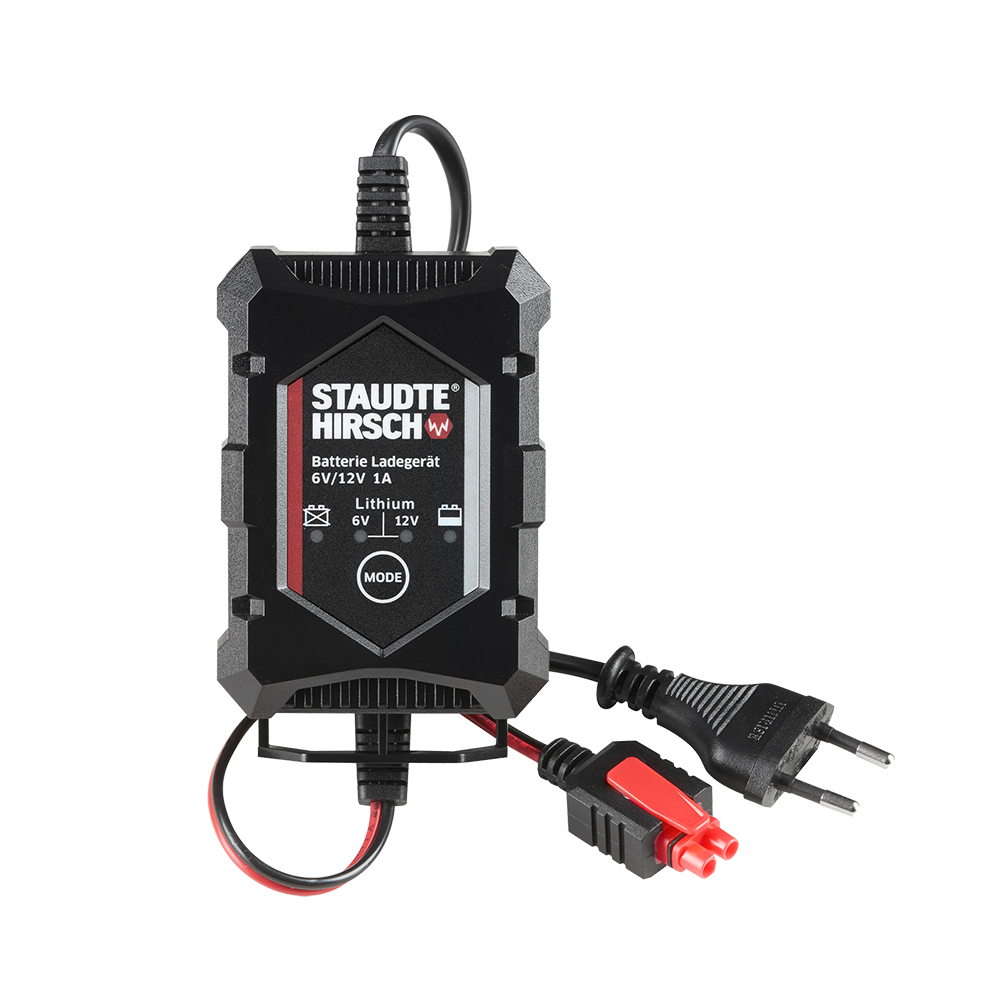

Batterie Ladegerät Staudte Hirsch SH-3.120, 6 V/12 V, 1 A

Die wichtigsten Merkmale und Features:

• Passend für 6 V und 12 V Blei-Akkus (Säure, Gel, AGM)
• Geeignet für 12 V Lithium-Akkus mit BMS
• Mehrstufiges, mikroprozessorgesteuertes Ladeverfahren
• Erhaltungsladefunktion für sofortige Einsatzbereitschaft
• Regenerationsmodus zur Reaktivierung tiefentladener Akkus
• Ausgestattet mit Auto-Memory-Funktion
• Schutz gegen Kurzschluss, Verpolung und Überladung
• Übersichtliches Bedien- und Anzeigepanel
• Einfache Bedienung über eine Taste
• Lieferung inkl. 2-teiligem Ladeadapter-Set

32,00 EUR

inkl. 19 % MwSt.

Art.Nr.: 331200
EAN: 4030072331203

Informationen für Wiederverkäufer
Jetzt IVT Vertriebspartner werden

Einsatzempfehlung:

Pflegen, Überwintern, Ladeerhaltung – Kompakte Ladegeräte für Blei- und LiFePO₄-Akkus

Mit dem handlichen Batterie Ladegerät SH-3.120, 1 A laden Sie zuverlässig und schonend Ihre 6 V und 12 V Blei-Akkus sowie 12 V Lithium-Akkus (LiFePO₄) mit Batteriemanagementsystem. Es wurde zudem für die Pflege von Auto- und Motorradbatterien optimiert.

Durch das vollautomatische, mehrstufige Ladeverfahren und die integrierte Erhaltungslade-Funktion wird die Akkuspannung ständig überwacht und der Akku bei Bedarf optimal nachgeladen. Dadurch wird gewährleistet, dass der Akku stets bestens gepflegt und jederzeit einsatzbereit ist. Akkus in Saisonfahrzeugen, die nur sporadisch benutzt werden, sollten daher generell am Ladegerät angeschlossen bleiben.

Einsatzempfehlung:
PKW, Aufsitzmäher, Quad, Motorrad, Motorroller, Mofa, Golf Trolley, Motorschlitten, 12 V Solaranlage u.v.m.

Die wichtigsten Merkmale und Features:

Vorteile des intelligenten, mehrstufigen Ladens

Das mehrstufige, vollautomatische Ladeverfahren und die verschiedenen Lademodi garantieren, dass Ihr Akku typengerecht in möglichst kurzer Zeit vollständig und schonend geladen wird.

Modus	Akkutyp	Ladestrom	Ladeschluss- spannung
6 V Blei-Modus	Blei-Säure, Blei-Gel, AGM	1 A	7,2 V
12 V Motorrad	Blei-Säure, Blei-Gel, AGM	1 A	14,4 V
12 V Lithium-Modus	12 V LiFePO₄-Akkus mit BMS	1 A	14,4 V

Regenerationsmodus zur Reaktivierung tiefentladener Akkus

Wird ein Akku an das Ladegerät angeschlossen, ermittelt es zunächst selbstständig dessen Ladezustand (tiefentladen, teilentladen). Wird der Akku als tiefentladen erkannt, startet der Ladevorgang automatisch im Regenerationsmodus. Dabei wird über einen geringeren Ladestrom versucht, den tiefentladenen Akku wieder auf eine Akkuspannung zu bringen, bei der die normale Ladefunktion gestartet werden kann.

Ist dies nicht mehr möglich, wird der Akku als defekt erkannt und durch eine optische Fehlermeldung angezeigt.

Erhaltungsladefunktion – Ideal bei langen Standzeiten

Durch die im mehrstufigen Ladeverfahren enthaltene Erhaltungsladefunktion wird die Akkukapazität ständig überwacht, bei Bedarf optimal nachgeladen und Kapazitätsverluste durch Selbstentladung umgehend wieder ausgeglichen.

Dieses vollautomatische Feature garantiert Ihnen stets sofortige Einsatzbereitschaft für Ihr Fahrzeug und gewährleistet, dass Ihr Akku selbst nach längeren Phasen der Inaktivität voll leistungsfähig ist.

Integriert: Auto-Memory-Funktion

Die Auto-Memory-Funktion sorgt dafür, dass das Batterie Ladegerät nach Ausfall der Versorgungsspannung wieder in den zuvor gewählten Lademodus zurückkehrt.

Sicherer Einsatz – Schutz vor Kurzschluss, Verpolung und Überladung

Defekte, kurzgeschlossene oder verpolt angeschlossene Akkus werden vom Ladegerät automatisch erkannt und durch optische Warnsignale angezeigt.

Übersichtliche Anzeige – Einfache Bedienung

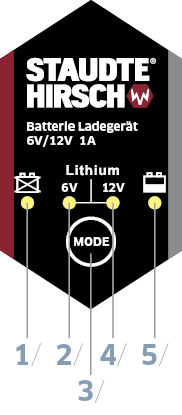

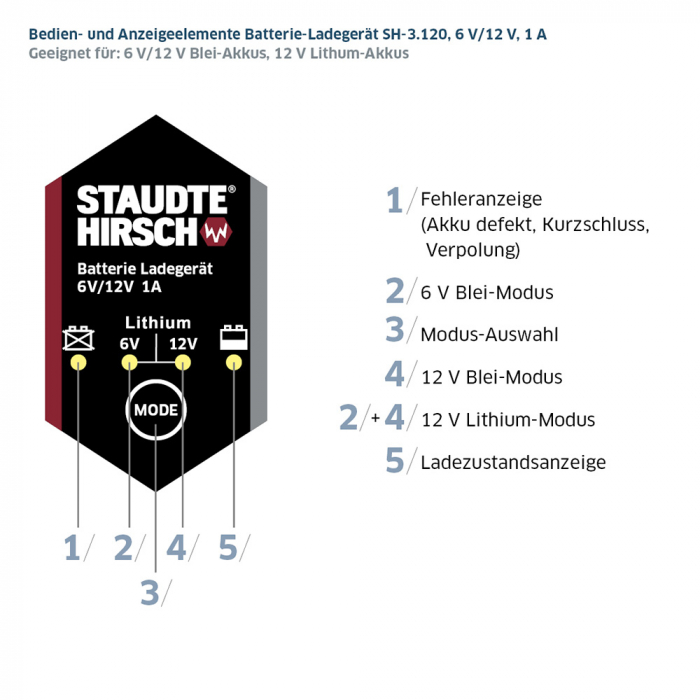

Bedien- und Anzeige-Elemente Batterie-Ladegerät SH-3.120

Übersichtliches Bedien- und Anzeigepanel

1 Fehleranzeige (Akku defekt, Kurzschluss, Verpolung)
2 6 V Blei-Modus
3 Modus-Auswahl
4 12 V Blei-Modus
2 + 4 12 V Lithium-Modus
5 Ladezustandsanzeige

Das übersichtliche Bedien- und Anzeigepanel verfügt über eine Lademodus-, Ladezustands- und Fehleranzeige. Damit sind Sie jederzeit über den gewählten Betriebsmodus, den gewählten Akkutyp sowie dessen Ladezustand informiert. Mögliche Fehler werden Ihnen optisch angezeigt.

Mit der MODE-Taste können Sie einfach und bequem die gewünschten Einstellungen vornehmen bzw. Ladeverfahren auswählen.

Robustes Gehäuse (IP 20)

Durch sein robustes Gehäuse (IP 20) kann das Ladegerät sicher und zuverlässig eingesetzt werden. Dank praktischer Befestigungsvorrichtung kann es beispielsweise an der Garagenwand fest montiert werden.

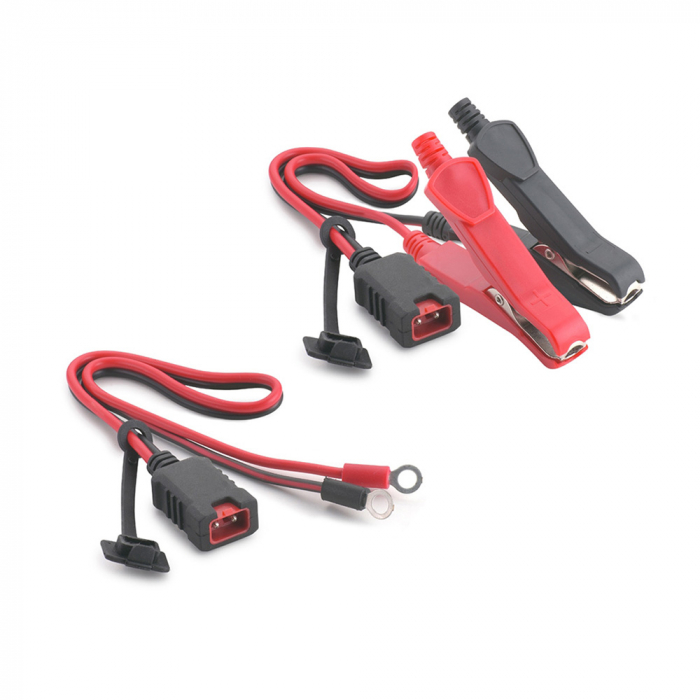

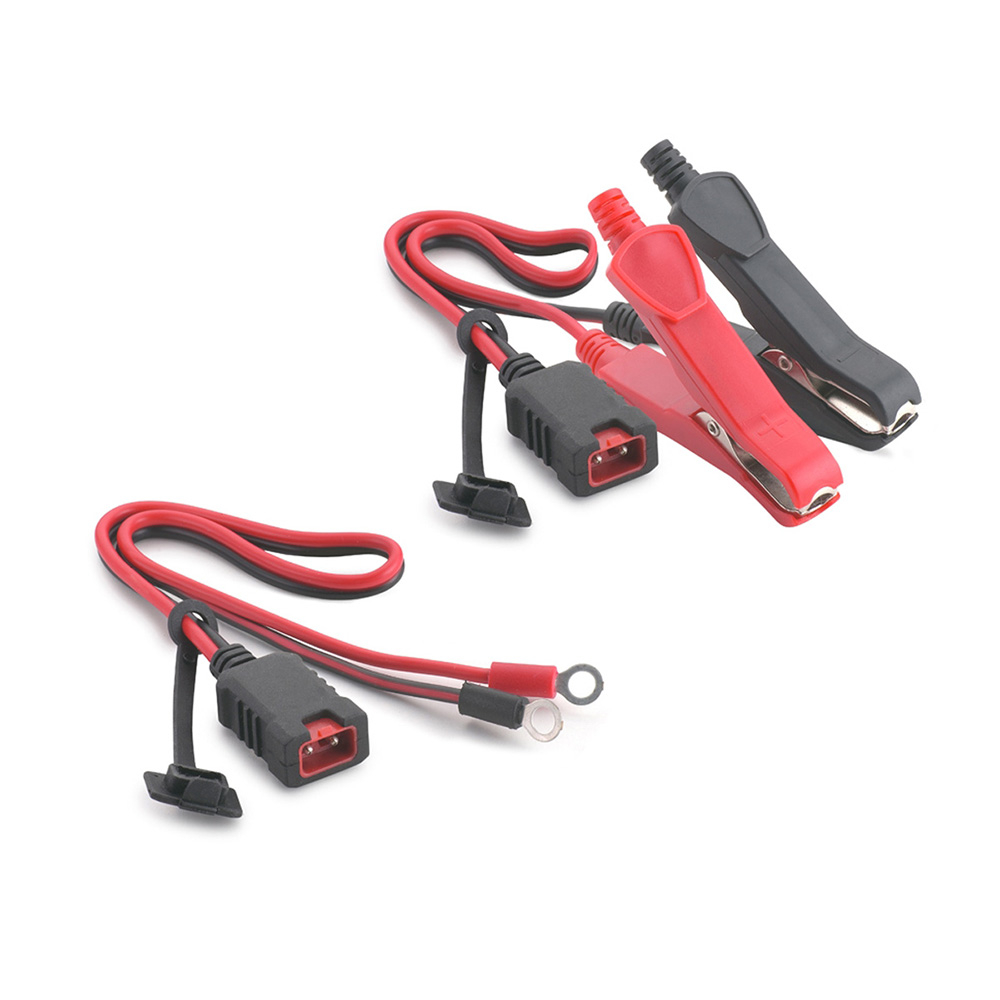

Enthaltene Ladeadapter – Bequem verbinden und tauschen

Das 2-teilige, im Lieferumfang enthaltene wassergeschützte (IP 44) Adapterkabel-Set ermöglicht einen vielseitigen und flexiblen Einsatz:


Einfach verbinden und tauschen Dank Schnellkontakt-Stecker kann das benötigte Adapterkabel einfach mit dem Ladegerät verbunden und bei Bedarf durch ein anderes ausgetauscht werden.	Adapterkabel mit Batterieklemmen Mittels der vollständig isolierten Batterieklemmen kann das Ladegerät schnell und sicher mit dem Akku verbunden und wieder getrennt werden.	Adapterkabel mit Ringösen Es kann dauerhaft an schwer zugänglichen Akkus angeschlossen werden. Vorteil: Die Ringösen müssen nur einmal fest am Akku montiert werden. Danach kann ohne größeren Aufwand mithilfe des Schnellverbinders das Ladegerät, z.B. an das Motorrad angeschlossen werden. (Durchmesser Ringösen außen 12 mm, innen 6,5 mm).

Die Adpaterkabel können auch separat bestellt werden:

		3-teiliges Adapterkabel-Set Zum Set >
		Adapterkabel mit Batterieklemmen Zum Produkt >
		Adapterkabel mit Ringösen Zum Produkt >
		Adapterkabel mit 12 V Stecker Zum Produkt >

6 V Blei-Modus

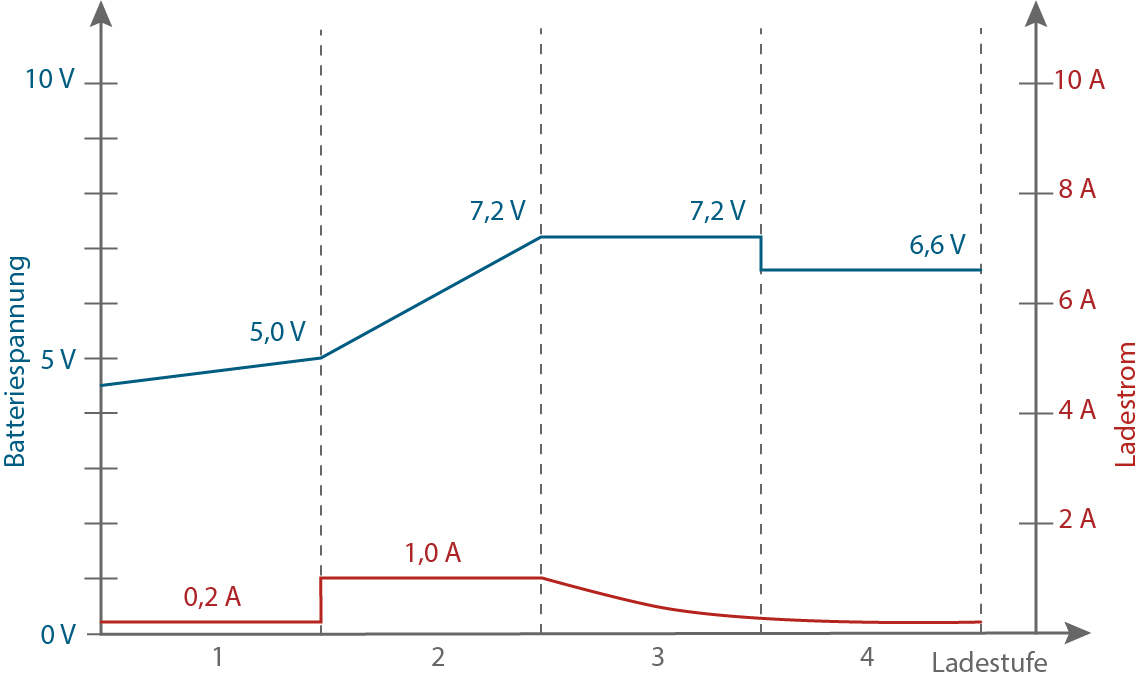

Ladeverfahren und Ladekurve 6 V Blei-Modus

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 5,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 1,0 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (7,2 V) wird der Akku konstant mit Strom versorgt.
Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Blei-Modus

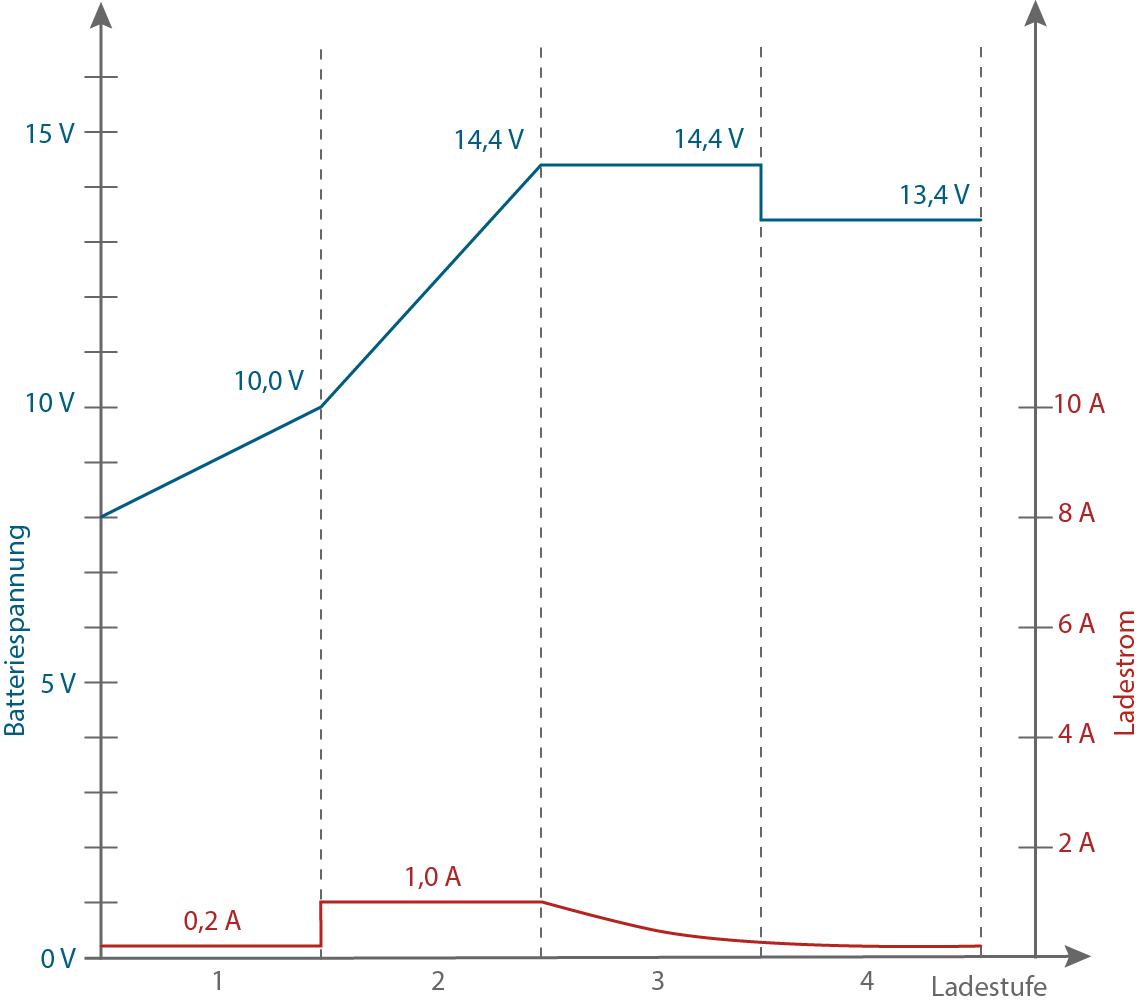

Ladeverfahren und Ladekurve 12 V Blei-Modus

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 1,0 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt.
Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Lithium-Modus

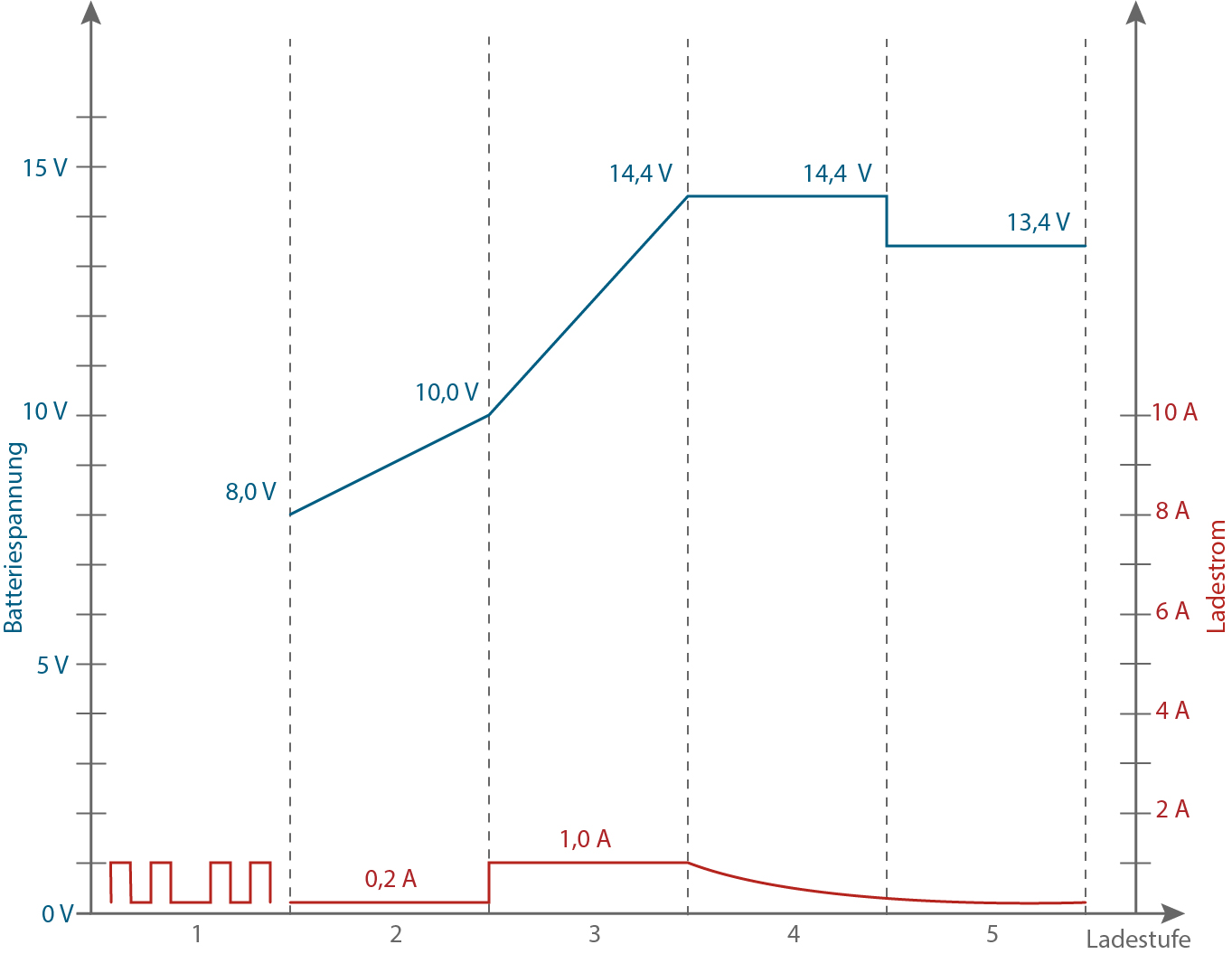

Ladeverfahren und Ladekurve 12 V Lithium-Modus

Stufe 1: Prüfphase
Wenn das Batteriemanagementsystem (BMS) aufgrund zu niedriger Akkuspannung abgeschaltet ist, wird es über ein Steuersignal des Ladegeräts wieder aktiviert. Erst dann startet der Ladevorgang.

Stufe 2: Softstartphase
Die Softstartphase dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Diese Ladestufe entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 3: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 1,0 A Ladestrom geladen.

Stufe 4: Konstantspannungsphase
In dieser Ladestufe erfolgt eine Ladung mit konstanter Spannung.

Stufe 5: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt.
Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

3 Jahre Hersteller-Garantie

Staudte Hirsch Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.

Lieferumfang

• Batterie Ladegerät SH-3.120
• Adapterkabel mit Batterieklemmen
• Adapterkabel mit Ringösen
• Bedienungsanleitung in DE, GB


Technische Daten		Batterie Ladegerät SH-3.120, 6 V/12 V, 1 A
Eingang
Betriebsspannung		100 – 240 V AC, 50/60 Hz
Eingangsstrom		max. 0,24 A
Leistungsaufnahme		max. 24 VA
Ausgang
Geeignete Akkuspannung		6 V, 12 V
Ladestrom		max. 1,0 A ± 10 %
Aufladbarer Akkutyp		6 V und 12 V Blei-Akkus (Säure, Gel, AGM) 12 V LiFePO₄-Akkus
Akku-Kapazität		ab 1,2 Ah
Ladeschlussspannung		7,2 V ± 0,25 V 6 V Blei-Modus 14,4 V ± 0,25 V 12 V Blei-Modus 14,4 V ± 0,25 V 12 V Lithium-Modus
Allgemein
Rückstrom		< 0,5 mA
Schutzart		IP 20 (Ladegerät) IP 44 (Adapterkabel-Set)
Kabellänge		1,70 m (Netzkabel) 1,60 m (Anschlusskabel inkl. Adapter)
Abmessungen (L x B x H)		110 x 70 x 40 mm
Gewicht		250 g (ohne Zubehör) 350 g (mit Zubehör)

Downloads:

Produktinfo
Batterie Ladegerät SH-3.120, 6 V/12 V, 1 A

Bedienungsanleitung
Batterie Ladegerät SH-3.120, 6 V/12 V, 1 A

Ladekurven
Batterie Ladegerät SH-3.120, 6 V/12 V, 1 A

Bemaßung
Batterie Ladegerät SH-3.120, 6 V/12 V, 1 A

Download PDF Version »
