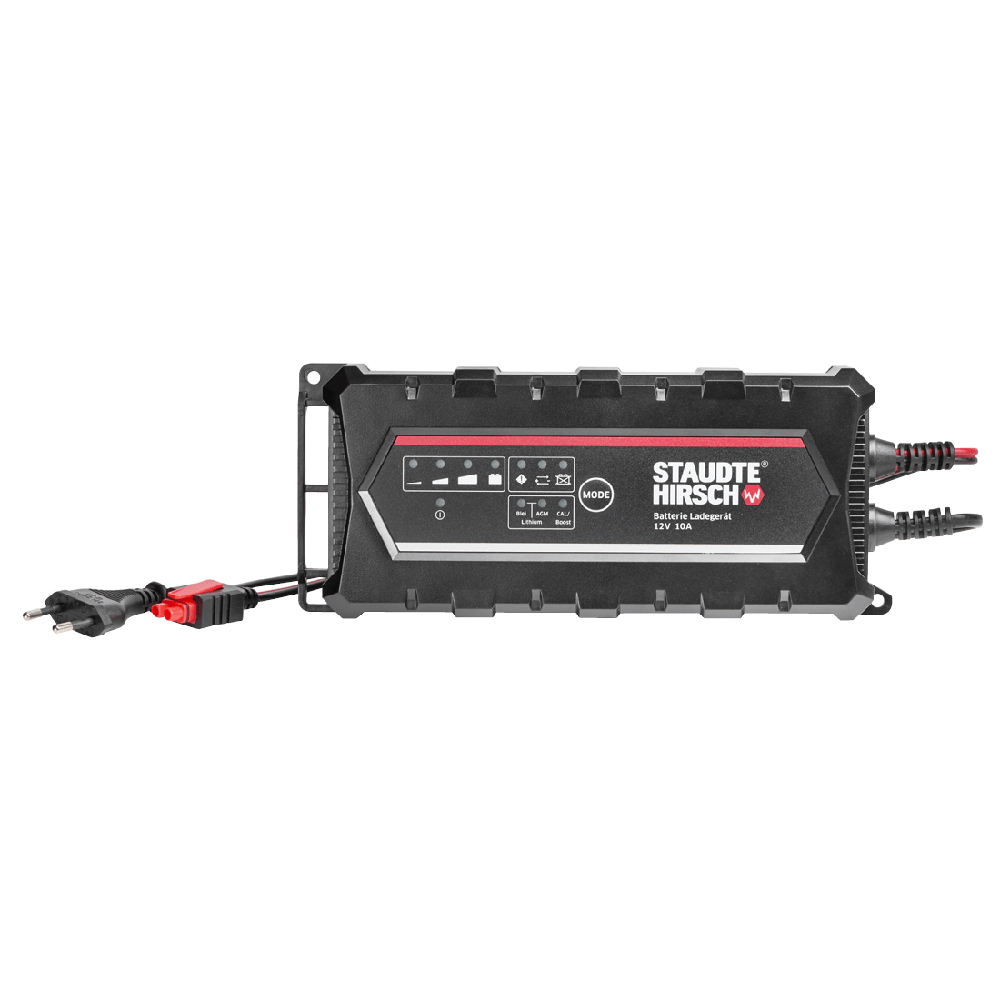

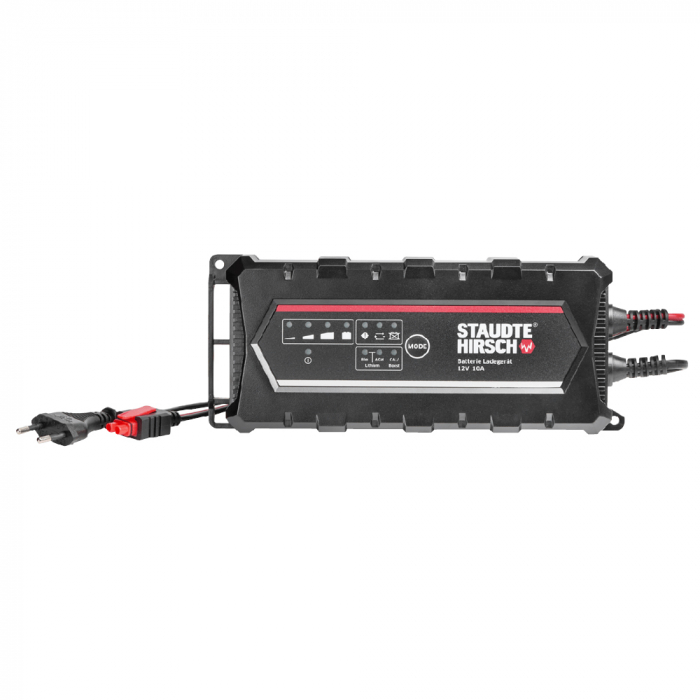

Batterie Ladegerät Staudte Hirsch SH-3.150, 12 V, 10 A

  • Passend für 12 V Blei- und Calcium-Akkus ab 20 Ah
  • Geeignet für 12 V Lithium-Akkus mit BMS ab 25 Ah
  • Mehrstufiges, mikroprozessorgesteuertes Ladeverfahren
  • Einstellbare Lademodi: AGM, Säure/Gel, Lithium, Calcium/Boost
  • Regenerationsmodus für tiefentladene Akkus
  • Erhaltungslade- und Auto-Memory-Funktion
  • Schutz gegen Kurzschluss, Verpolung und Überladung
  • Übersichtliches Bedien- und Anzeigepanel
  • Einfache Bedienung über eine Taste
  • Strahlwassergeschützes, staubdichtes Gehäuse (IP 65)
  • Lieferung inkl. 2-teiligem Ladeadapter-Set

Art.-Nr. 331500 | EAN 4030072331500

129,50 EUR

inkl. MwSt.

Vertriebspartner werden
Bei IVT Partner kaufen

Profi-Ladegerät für Werkstätten und den privaten Gebrauch

Das vollautomatische Batterie Ladegerät SH-3.150 ist für den professionellen Einsatz in Werkstätten sowie vielfältigen Einsatz zuhause konzipiert. Es ist für das schonende Aufladen und die optimale Pflege von 12 V-Blei- und 12 V Calcium-Akkus sowie 12 V Lithium-Akkus (LiFePO4) mit integriertem Batteriemanagementsystem (BMS) geeignet.

Ein spezieller Regenerationsmodus dient zur Reaktivierung selbst tiefentladener Akkus. Die integrierte Erhaltungsladefunktion sorgt dafür, dass der Ladezustand ständig überwacht und bei Bedarf optimal nachgeladen wird.

Durch sein robustes, strahlwassergeschütztes und staubdichtes Gehäuse (IP 65) kann das Ladegerät auch im Freien bei Regen oder Schnee sicher und zuverlässig eingesetzt werden.

Geeignet für 12 V Blei-Akkus Geeignet für 12 V Calcium-Akkus Geeignet für 12 V Lithium-Akkus Gegen Staub, Regen und Strahlwasser geschütztes Gehäuse IP 65 CE-geprüft: alle EU-weiten Anforderungen an Sicherheit, Gesundheits- und Umweltschutz werden erfüllt 3 Jahre Hersteller-Garantie

Die wichtigsten Merkmale und Features

Merkmale & Features

Vorteile des intelligenten, mehrstufigen Ladens

+
Das mehrstufige, vollautomatische Ladeverfahren garantiert, dass Ihr Akku typengerecht in möglichst kurzer Zeit vollständig und schonend geladen wird.

Modus Akkutyp Akkukapazität Ladestrom Ladeschluss-
spannung
AGM 12 V AGM ab 20 Ah 10 A 14,7 V
Säure/Gel 12 V Blei-Säure
12 V Blei-Gel
ab 20 Ah 10 A 14,4 V
Lithium 12 V LiFePO4 mit BMS ab 25 Ah 10 A 14,4 V
Calcium/Boost 12 V Calcium
12 V Blei-Säure
ab 25 Ah
ab 20 Ah
10 A 16,0 V
Das mehrstufige, vollautomatische Ladeverfahren garantiert, dass Ihr Akku typengerecht in möglichst kurzer Zeit vollständig und schonend geladen wird.

Modus Beschreibung
AGM Akkutyp: 12 V AGM, ab 20 Ah
Ladestrom: 10 A
Ladeschlussspannung: 14,7 V
Säure/Gel Akkutyp:
12 V Blei-Säure, ab 20 Ah
12 V Blei-Gel, ab 20 Ah
Ladestrom: 10 A
Ladeschlussspannung: 14,4 V
Lithium Akkutyp: 12 V LiFePO4
mit BMS, ab 25 Ah
Ladestrom: 10 A
Ladeschlussspannung: 14,4 V
Calcium/Boost Akkutyp:
12 V Calcium, ab 25 Ah
12 V Blei-Säure, ab 20 Ah
Ladestrom: 10 A
Ladeschlussspannung: 16,0 V

Regenerationsmodus zur Reaktivierung tiefentladener Akkus

Modus zur Reaktivierung tiefentladener Akkus

+
Wird ein Akku an das Ladegerät angeschlossen, ermittelt es zunächst selbstständig dessen Ladezustand (tiefentladen, teilentladen). Wird der Akku als tiefentladen erkannt, startet der Ladevorgang automatisch im Regenerationsmodus. Dabei wird über einen geringeren Ladestrom versucht, den tiefentladenen Akku wieder auf eine Akkuspannung zu bringen, bei der die normale Ladefunktion gestartet werden kann.

Ist dies nicht mehr möglich, wird der Akku als defekt erkannt und durch eine optische Fehlermeldung angezeigt.

Erhaltungsladefunktion – Ideal bei langen Standzeiten

+
Durch die im mehrstufigen Ladeverfahren enthaltene Erhaltungsladefunktion wird die Akkukapazität ständig überwacht, bei Bedarf optimal nachgeladen und Kapazitätsverluste durch Selbstentladung umgehend wieder ausgeglichen.

Dieses vollautomatische Feature garantiert Ihnen stets sofortige Einsatzbereitschaft für Ihr Fahrzeug und gewährleistet, dass Ihr Akku selbst nach längeren Phasen der Inaktivität voll leistungsfähig ist.

Integriert: Auto-Memory-Funktion

+
Die Auto-Memory-Funktion sorgt dafür, dass das Batterie Ladegerät nach Ausfall der Versorgungsspannung wieder in den zuvor gewählten Lademodus zurückkehrt.

Sicherer Einsatz – Schutz vor Kurzschluss, Verpolung und Überladung

Schutz vor Kurzschluss, Verpolung und Überladung

+
Defekte, kurzgeschlossene oder verpolt angeschlossene Akkus werden vom Ladegerät automatisch erkannt und durch optische Warnsignale angezeigt.

Übersichtliche Anzeige – Einfache Bedienung

+

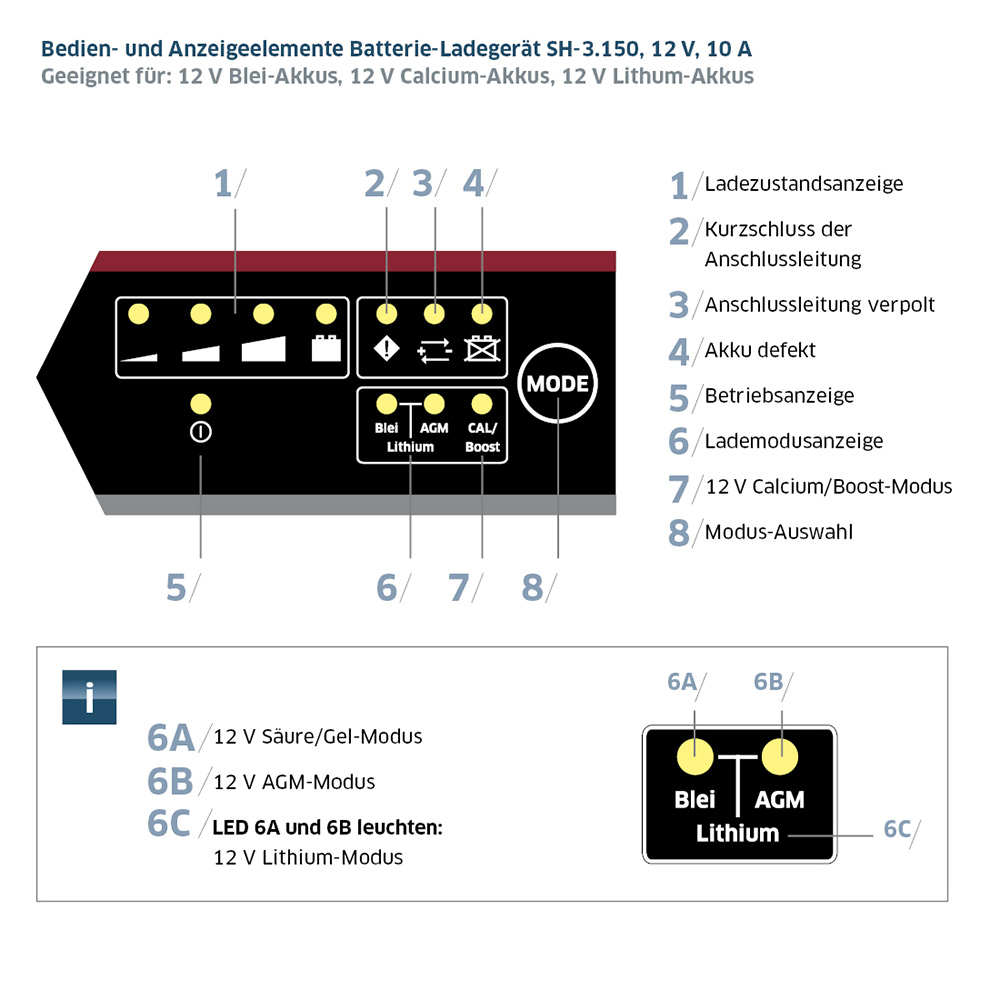

Batterie-Ladegerät SH-3.150: Grafik Bedien- und Anzeigepanel
Übersichtliches Bedien- und Anzeigepanel
1  Ladezustandsanzeige
2  Kurzschluss der Anschlussleitung
3  Anschlussleitung verpolt
4  Akku defekt
5  Betriebsanzeige
6  Lademodusanzeige
7  12 V Calcium/Boost-Modus
8  Modus-Auswahl

Das übersichtliche Bedien- und Anzeigepanel verfügt über eine Lademodus-, Ladezustands- und Fehleranzeige. Damit sind Sie jederzeit über den gewählten Betriebsmodus, den gewählten Akkutyp sowie dessen Ladezustand informiert. Mögliche Fehler werden Ihnen optisch angezeigt.

Mit der MODE-Taste können Sie einfach und bequem die gewünschten Einstellungen vornehmen bzw. Ladeverfahren auswählen.

Strahlwassergeschützes und staubdichtes Gehäuse (IP 65)

Strahlwassergeschützes, staubdichtes Gehäuse (IP 65)

+
Gegen Staub, Regen und Strahlwasser geschütztes Gehäuse IP 65

Durch sein robustes, strahlwassergeschütztes und staubdichtes Gehäuse (IP 65) kann das Ladegerät auch im Freien bei Regen oder Schnee sicher und zuverlässig eingesetzt werden. Dank praktischer Befestigungsvorrichtung kann es beispielsweise an der Garagenwand fest montiert werden.

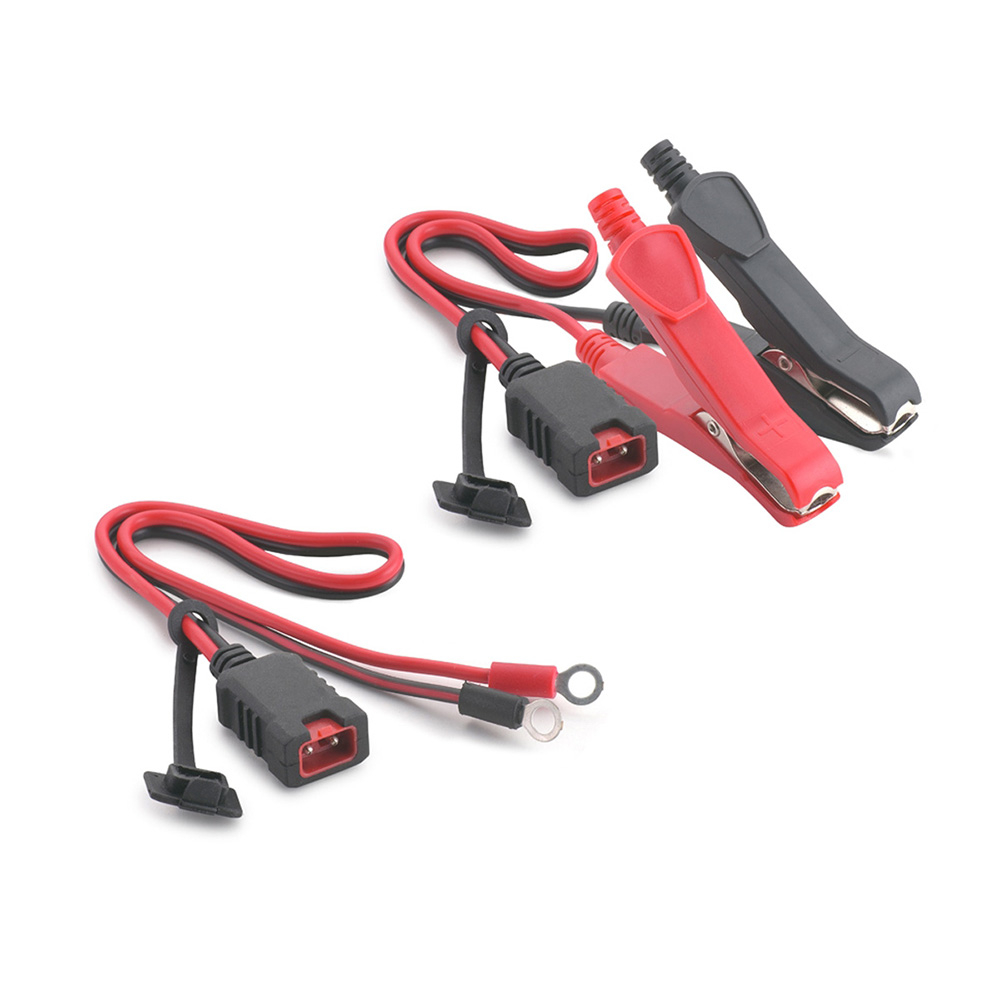

Enthaltene Ladeadapter – Bequem verbinden und tauschen

Ladeadapter-Set – Bequem verbinden und tauschen

+
Das 2-teilige, im Lieferumfang enthaltene wassergeschützte (IP 44) Adapterkabel-Set ermöglicht einen vielseitigen und flexiblen Einsatz

Schnellkontakt-Stecker: Verbindung zwischen Ladegerät und Adapterkabel
Einfach verbinden und tauschen
Dank Schnellkontakt-Stecker kann das benötigte Adapterkabel einfach mit dem Ladegerät verbunden und bei Bedarf durch ein anderes ausgetauscht werden.

Zubehör Adapterkabel mit Batterieklemmen
Adapterkabel mit Batterieklemmen
Mittels der vollständig isolierten Batterieklemmen kann das Ladegerät schnell und sicher mit dem Akku verbunden und wieder getrennt werden.
Art.-Nr. 911000.K
Zum Produkt >

Zubehör Adapterkabel mit Ringösen
Adapterkabel mit Ringösen
Es kann dauerhaft an schwer zugänglichen Akkus angeschlossen werden. Vorteil: Die Ringösen müssen nur einmal fest am Akku montiert werden. Danach kann ohne größeren Aufwand mithilfe des Schnellverbinders das Ladegerät, z.B. an das Motorrad angeschlossen werden. (Durchmesser Ring­ösen außen 12 mm, innen 6,5 mm).
Art.-Nr. 911000.O
Zum Produkt >


Diese und weitere Adpaterkabel können auch separat bestellt werden

Zubehör 3-teiliges Adapterkabel-Set

3-teiliges Adapterkabel-Set
Art.-Nr. 911000.A
Zum Set >
Zubehör Adapterkabel mit Batterieklemmen

Adapterkabel mit Batterieklemmen
Art.-Nr. 911000.K
Zum Produkt >
Zubehör Adapterkabel mit Ringösen

Adapterkabel mit Ringösen
Art.-Nr. 911000.O
Zum Produkt >
Zubehör Adapterkabel mit 12 V Stecker

Adapterkabel mit 12 V Kfz-Stecker
Art.-Nr. 911000.Z
Zum Produkt >
Zubehör Adapterkabel mit offenen Enden zum Nachrüsten


Adapterkabel mit offenen
Enden zum Nachrüsten
Art.-Nr. 911000.S
Zum Produkt >

12 V AGM-Modus

+
Batterie-Ladegerät SH-3.150: Grafik 12 V AGM-Modus Ladekurve
Der 12 V AGM-Modus eignet sich zum Laden von 12 V AGM-Akkus ab 20 Ah. Der maximale Ladestrom beträgt 10 A. Die Ladeschlussspannung beträgt 14,7 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 10 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,7 V) wird der Akku konstant mit Strom versorgt. Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Säure/Gel-Modus

+
Batterie-Ladegerät SH-3.150: Grafik 12 V Säure/Gel-Modus Ladekurve
Der 12 V Säure/Gel-Modus eignet sich zum Laden von 12 V Blei-Säure- bzw. Blei-Gel-Akkus ab 20 Ah. Der maximale Ladestrom beträgt 10 A. Die Ladeschlussspannung beträgt 14,4 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 10 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt. Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Lithium-Modus

+
Batterie-Ladegerät SH-3.150: Grafik 12 V Lithium-Modus Ladekurve
Der 12 V Lithium-Modus eignet sich zum Laden von 12 V LiFePO4-Akkus ab 25 Ah mit integriertem Batteriemanagementsystem. Der maximale Ladestrom beträgt 10 A. Die Ladeschlussspannung beträgt 14,4 V.

Stufe 1: Prüfphase
Wenn das Batteriemanagementsystem (BMS) aufgrund zu niedriger Akkuspannung abgeschaltet ist, wird es über ein Steuersignal des Ladegeräts wieder aktiviert. Erst dann startet der Ladevorgang.

Stufe 2: Softstartphase
Die Softstartphase dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Diese Ladestufe entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 3: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 10 A Ladestrom geladen.

Stufe 4: Konstantspannungsphase
In dieser Ladestufe erfolgt eine Ladung mit konstanter Spannung.

Stufe 5: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt. Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Calcium/Boost-Modus

+
Batterie-Ladegerät SH-3.150: Grafik 12 V Calcium-Boost-Modus Ladekurve
Der 12 V Calcium/Boost-Modus eignet sich zum Laden von 12 V Calcium-Akkus ab 25 Ah oder zum Regenerieren von tiefentladenen/sulfatierten 12 V Blei-Säure-Akkus ab 20 Ah. Der maximale Ladestrom beträgt 10 A. Die Ladeschlussspannung beträgt 16 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase I
Der Akku wird in dieser Phase konstant mit max. 10 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase I
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung (14,7 V).

Stufe 4: Prüfphase
Prüfung der Funktionsfähigkeit des Akkus.

Stufe 5: Konstantstromphase II
Akku wird bis zum Erreichen der Ladeschlussspannung konstant mit reduziertem Ladestrom von 5 A geladen.

Stufe 6: Konstantspannungsphase II
Akku wird konstant mit Spannung (16 V) versorgt, bis die Akkus vollständig geladen ist.

Stufe 7: Erhaltungsladung
Akku wird konstant mit Spannung (13,6 V) versorgt. Die Erhaltungsladung erfolgt mit reduziertem Ladestrom.

3 Jahre Hersteller-Garantie

+
3 Jahre Hersteller-Garantie

Produkte von IVT und Staudte Hirsch werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.

Lieferumfang

+
  • Batterie Ladegerät Staudte Hirsch SH-3.150, 12 V, 10 A
  • Adapterkabel mit Batterieklemmen
  • Adapterkabel mit Ringösen
  • Bedienungsanleitung in DE, GB

Einsatzempfehlung

Geeignet für PKW Geeignet für Transporter Geeignet für Wohnmobil Geeignet für Wohnwagen Geeignet für LKW Geeignet für Baumaschine Geeignet für Traktor Geeignet für Motorboot Geeignet für Segelboot Geeignet für Solaranlage 12 V

Technische Daten

Eingang
Betriebsspannung 220 - 240 V AC, 50/60 Hz
Eingangsstrom (max.) 1 A
Leistungsaufnahme 175 VA
Ausgang
Geeignete Akkuspannung 12 V
Ladestrom (max.) 10 A ± 10 % AGM, Säure/Gel,
Lithium und Calcium/Boost
Aufladbarer Akkutyp 12 V Blei-Akkus (Säure, Gel, AGM)
12 V Calcium-Akkus
12 V LiFePO4-Akkus
Akku-Kapazität Ab 20 Ah AGM-, Säure/Gel
Ab 25 Ah Lithium, Calcium/Boost
Ladeverfahren Mehrstufig
Ladeschlussspannung 14,4 V ± 0,25 V Lithium-Modus
14,4 V ± 0,25 V Säure/Gel-Modus
14,7 V ± 0,25 V AGM-Modus
16,0 V ± 0,25 V Calcium/Boost-Modus
Allgemein
Rückstrom < 0,5 mA
Schutzart IP 65 (Ladegerät)
IP 44 (Adapterkabel-Set)
Kabellänge 1,70 m (Netzkabel)
1,60 m (Anschlusskabel inkl. Adapter)

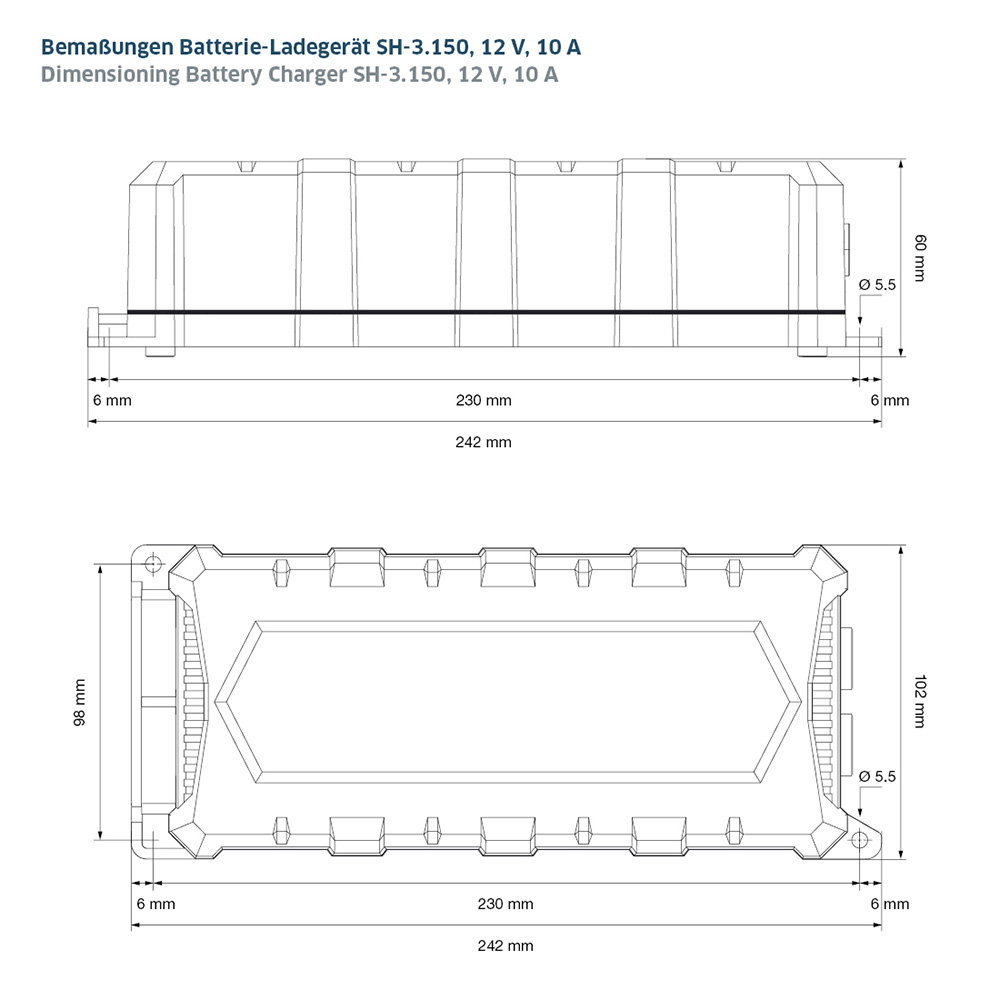

Abmessungen (L x B x H) 242 x 102 x 60 mm
Gewicht 850 g (ohne Zubehör)
970 g (mit Zubehör)
