Digitaler Sinus Wechselrichter IVT DSW-300, 24 V, 300 W

Digitaler Sinus Wechselrichter IVT DSW-300, 24 V, 300 W

Bild vergrößern
Die wichtigsten Merkmale und Features:



• Echte Sinus-Wechselspannung 230 V/50 Hz
• Hohe Spitzenausgangsleistung 600 W
• Galvanische Trennung
• Standby- und Sleep-Funktion
• Dynamischer Tiefentladeschutz
• Power-Startfunktion für Verbraucher mit hohem Einschaltstrom
• Leistungs- und temperaturgesteuerter Lüfter
• Überspannungsabschaltung
• Länderspezifische Ausgangssteckdosen auf Anfrage





318,86 EUR

inkl. 19 % MwSt.

Art.Nr.: 430102
EAN: 4030072431026

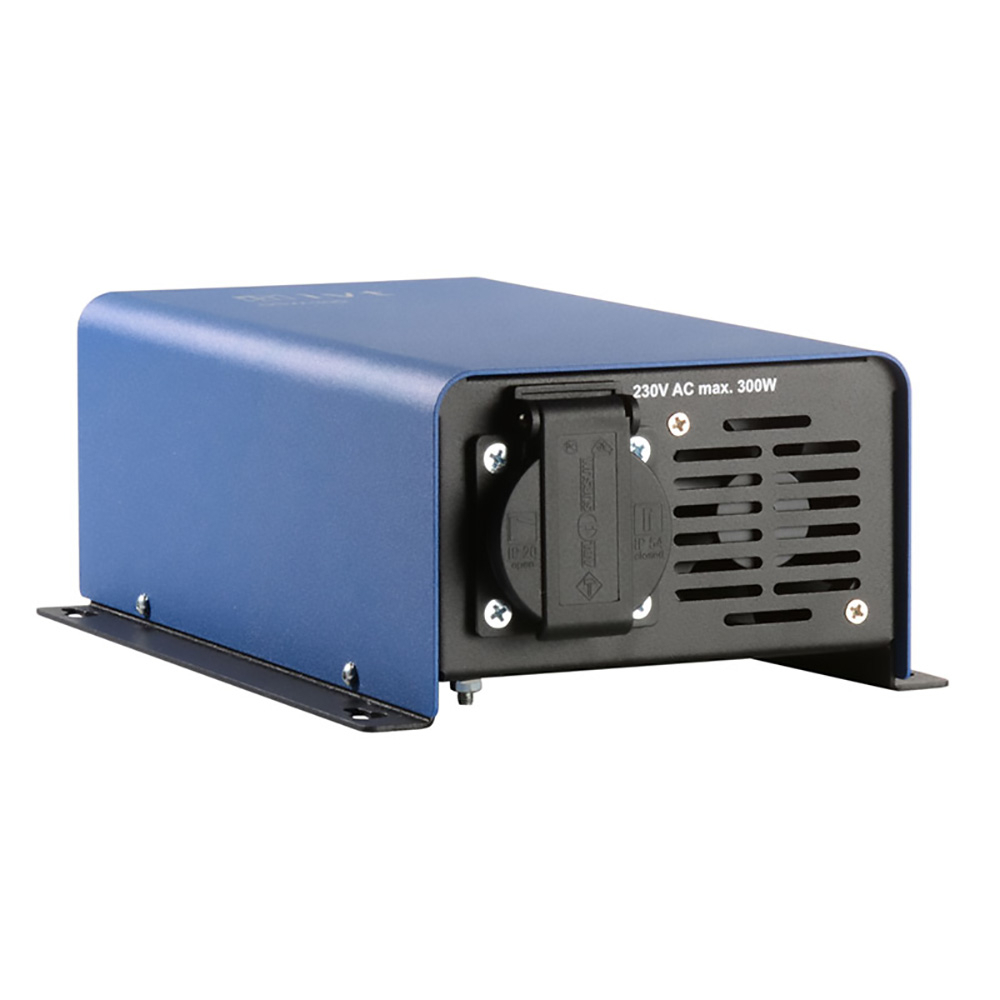

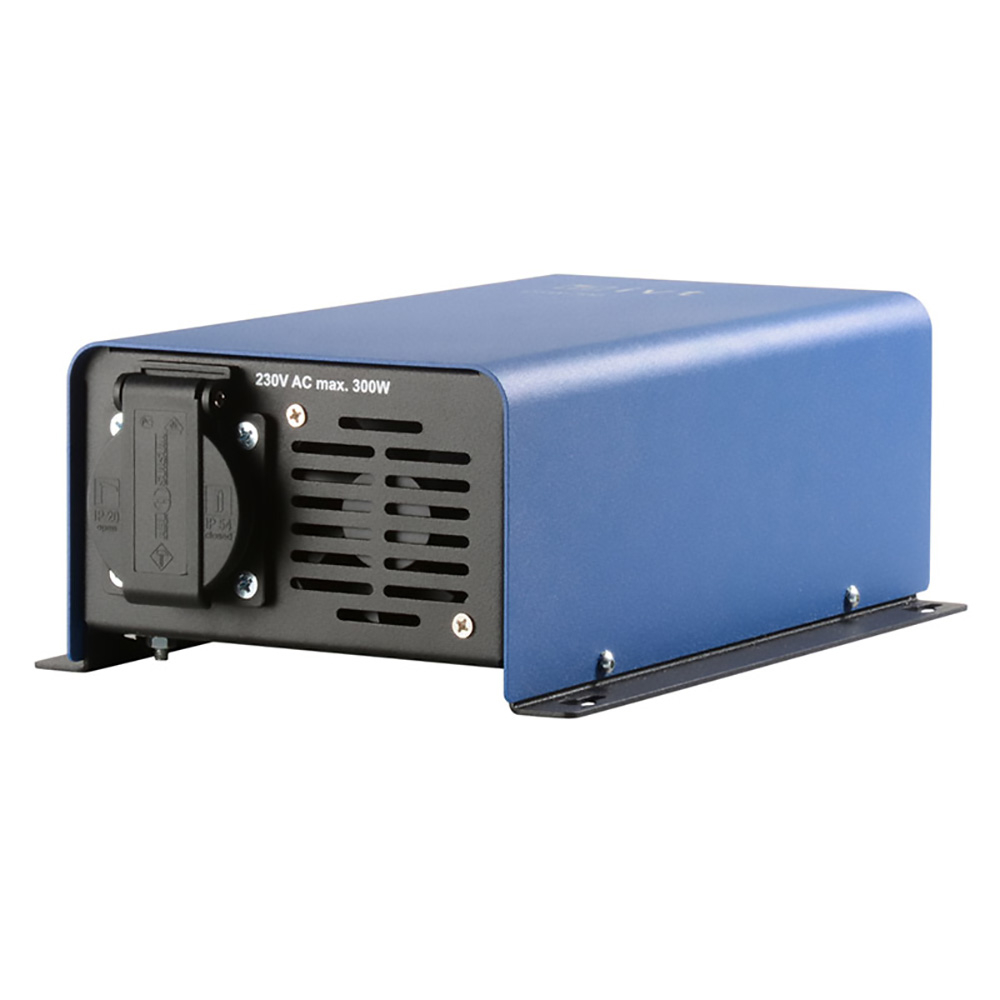

Digitaler Sinus Wechselrichter IVT DSW-300, 24 V, 300 W
Digitaler Sinus Wechselrichter IVT DSW-300, 24 V, 300 W
Digitaler Sinus Wechselrichter IVT DSW-300, 24 V, 300 W
Digitaler Sinus Wechselrichter IVT DSW-300, 24 V, 300 W









Absolut autark dank echter Sinus-Wechselspannung

Der hochwertige Digitale Sinus Wechselrichter IVT DSW-300, 24 V, 300 W wandelt zuverlässig und präzise eine 24 V Gleichspannung in eine echte 230 V Sinus-Wechselspannung von
230 V/50 Hz um. Unabhängig vom öffentlichen Stromnetz können so selbst empfindliche Verbraucher wie elektronische Werkzeuge, Ladegeräte, Laptops oder Fernseher sicher und störungsfrei mit Strom versorgt werden.

Die Power-Startfunktion sowie die hohe Spitzenausgangsleistung von 600 W unterstützen den reibungslosen Betrieb kritischer Verbraucher mit hohem Anlaufstrom wie z.B. Kompressoren oder Pumpen. Umfangreiche Sicherheitsfeatures, wie Galvanische Trennung, Kurzschluss-, Verpolungs-, Überlast-, Überspannungs-, Übertemperatur- und dynamischer Tiefentladeschutz, ermöglichen einen professionellen Einsatz.

Mithilfe der zuschaltbaren Stromsparfunktionen (Sleep, Standby) lässt sich der Eigenstromverbrauch des Wechselrichters auf ein Minimum reduzieren.

Dank E-Zulassung ist der feste Einbau in Fahrzeugen erlaubt.


Hinweis zur Sicherheit für den gewerblichen Bereich:
Bei Anschluss einer Mehrfachsteckdose und gleichzeitigem Einsatz mehrerer 230 V-Verbraucher schreiben die Berufsgenossenschaften vor, dass jeder weitere Verbraucher mit einem separatem FI- oder DI-Schutzschalter abgesichert werden muss.
Bitte informieren Sie sich bei Ihrer Berufsgenossenschaft oder im Internet unter:
www.dguv.de




Die wichtigsten Merkmale und Features:


 Echte Sinus-Wechselspannung 230 V/50 Hz


Die digitale Steuerung erzeugt aus einer 12 V bzw. 24 V Gleichspannung eine reine Sinus-Ausgangsspannung von 230 V/50 Hz:






 Mikroprozessorgesteuerte Elektronik


Ein Mikroprozessor bildet das Herzstück des Wechselrichters. Mit dieser Schaltzentrale werden die wichtigsten Parameter
der Elektronik, wie beispielsweise die Eingangsspannung und die Frequenz, überwacht. Dadurch wird die konstante Stabilität
der Ausgangsspannung gewährleistet.







 Dauerleistung 300 W – Spitzenausgangsleistung 600 W


Vor allem bei Verbrauchern, die einen hohen Einschaltstrom benötigen, verläuft der Start nicht immer reibungslos.
Aus diesem Grund sind alle DSW-Wechselrichter so ausgelegt, dass sie kurzfristig das Doppelte der Dauerausgangsleistung erbringen können.




   Zur Ermittlung des passenden Wechselrichters benötigen Sie Ihren Gesamtleistungsbedarf.
   Dieser setzt sich aus der Summe der Leistungen (W bzw. VA) der einzelnen Verbraucher
   zusammen. Wir empfehlen Ihnen eine Leistungsreserve von 30 - 40 % nach oben
einzukalkulieren.



Zur Übersicht „So finden Sie Ihren Wechselrichter“ >






 Power-Startfunktion für Verbraucher mit hohem Einschaltstrom


Alle DSW-Wechselrichter verfügen serienmäßig über eine Power-Startfunktion.


Einschaltstrom:

Beim Einschalten des Verbrauchers kann der Einschaltstrom kurzzeitig das 5- bis 10-fache
des angegebenen Nennstroms erreichen.

Die Power-Startfunktion versucht dieses Phänomen auszugleichen, indem kurz hintereinander
bis zu 5 Startversuche mit maximaler Ausgangsleistung durchgeführt werden.









 E-Zulassung: Für Festeinbau in Fahrzeugen geeignet



  Die Digitalen Sinus Wechselrichter erfüllen die gesetzlichen Vorschriften der ECE-Regelung
und besitzen somit die E-Zertifizierung. Sie sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 24 V Bordspannung.








 Galvanische Trennung der Eingangs- und Ausgangsstufe




Galvanische Trennung (siehe Abb. oben):
Dank galvanischer Trennung besteht keine elektrisch leitfähige Verbindung zwischen dem Eingangs- und Ausgangsstromkreis. Deshalb ist selbst für den gewerblichen Einsatz bei Anschluss nur eines 230 V-Verbrauchers keine zusätzliche Personenschutzeinrichtung (FI- oder DI-Schalter) erforderlich.


Bitte beachten Sie:
Bei Anschluss einer Mehrfachsteckdose und gleichzeitigem Einsatz mehrerer 230 V-Verbraucher schreiben die Berufsgenossenschaften vor, dass jeder weitere Verbraucher mit einem separatem FI- oder DI-Schutzschalter abgesichert
werden muss. Bitte informieren Sie sich bei Ihrer Berufsgenossenschaft oder im Internet unter:
www.dguv.de






 Umfangreiche Schutzfunktionen


IVT-Wechselrichter bieten Schutz vor Verpolung und Überspannung am Eingang sowie vor Kurzschluss und Überlast
am Ausgang. Bei Übertemperatur erfolgt eine automatische Abschaltung.







 Dynamischer Tiefentladeschutz


Zum einen sorgt der dynamische Tiefentladeschutz dafür, dass der Akku vor Tiefenentladung geschützt wird, zum anderen
lässt er auch Lasten mit hohem Einschaltstrom zu, da die Abschaltschwelle kurzzeitig abgesenkt wird.

Mit der optional erhältlichen Fernbedienung FB-04 sowie der Webbox-LCD besteht zusätzlich die Möglichkeit den Tiefentladeschutz individuell anzupassen. Es kann eine Spannung zwischen 9 V und 12 V (bei 12 V Modellen) bzw. 18 V und
24 V (bei 24 V Modellen) gewählt werden.

Wird der festgelegte Grenzwert erreicht, zeigt der Wechselrichter dies zunächst durch Blinken der Eingangs-LED an. Anschließend schaltet sich der Lastausgang des Wechselrichters automatisch ab. Erst wenn die Batterie die notwendige Wiedereinschaltspannung erreicht hat, wird der Lastausgang wieder aktiv.







 Zuschaltbare Stromsparfunktionen: Standby, Sleep









Standby-Funktion:
Wird der Wechselrichter nicht ständig benötigt, ermöglicht es die zuschaltbare Standby-Funktion den Eigenstromverbrauch des Wechselrichters um ca. 90 % zu reduzieren. Hierzu wird lediglich der
DIP-Schalter 2 (siehe Bild) direkt am Gerät betätigt. Das Gerät prüft nun ca. alle 10 Sekunden, ob eine
Last anliegt. Wenn der Wechselrichter eine Last über dem Standby-Pegel erkennt, schaltet er den
230 V AC-Ausgang zu und ist somit wieder im normalen Betriebsmodus.











Sleep-Funktion:
Alle Wechselrichter der DSW-Serie sind zusätzlich mit einer Sleep-Funktion ausgestattet. Wird der Lastausgang für mehr als 10 Minuten nicht genutzt, schaltet sich der Wechselrichter automatisch ab
und nimmt keinen Strom mehr auf.

Durch Aus- und Einschalten des Hauptschalters direkt am Gerät oder an schwer zugänglichen Stellen
mit Hilfe des Fernschalter FS-01, FS-02 erfolgt die Wiedereinschaltung.

Die Sleep-Funktion kann mit dem DIP-Schalter 1 (siehe Bild) direkt am Gerät aktiviert bzw. deaktiviert werden. Eine unnötige Entladung des Akkus wird so verhindert.









 Bedienungs- und Anzeige-Elemente

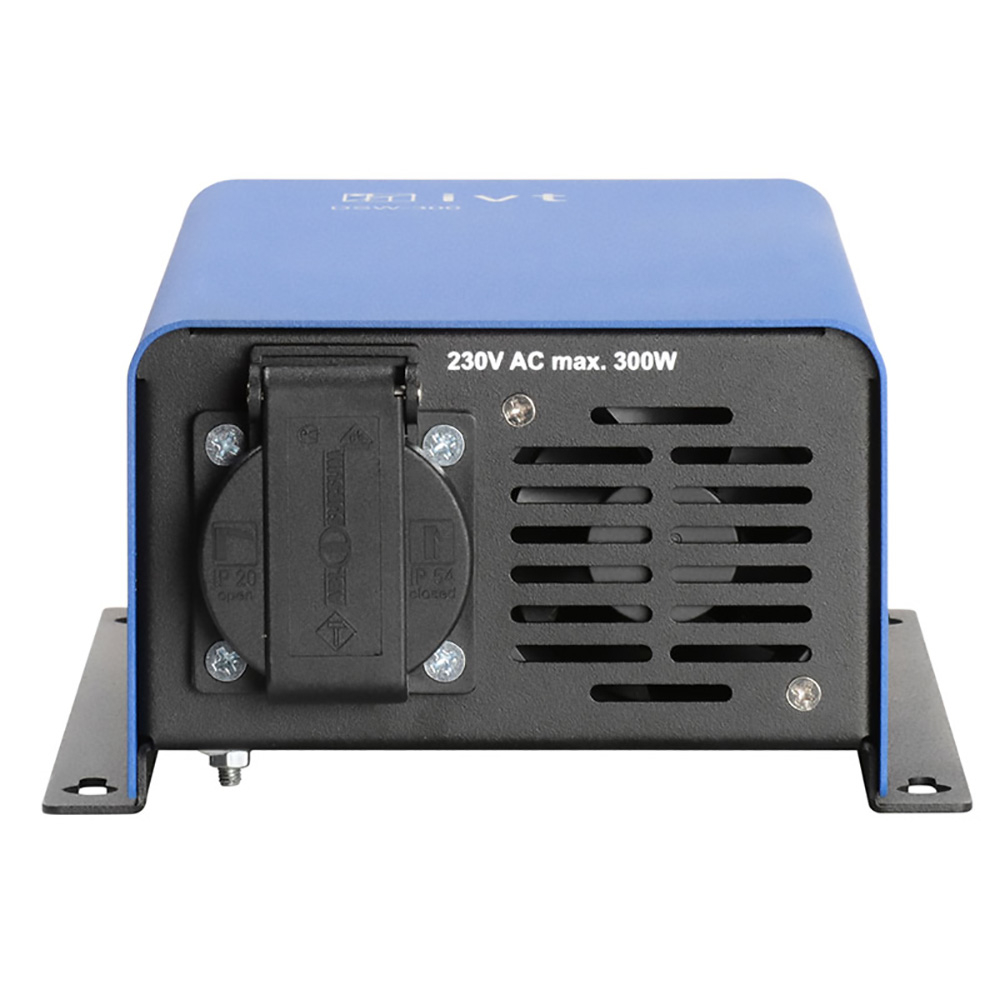

1  Massives Gehäuse aus Metall
2  Metallschienen zur stabilen Montage
3  230 V Schutzkontakt-Steckdose
4  Temperatur- und leistungsgesteuerter Lüfter

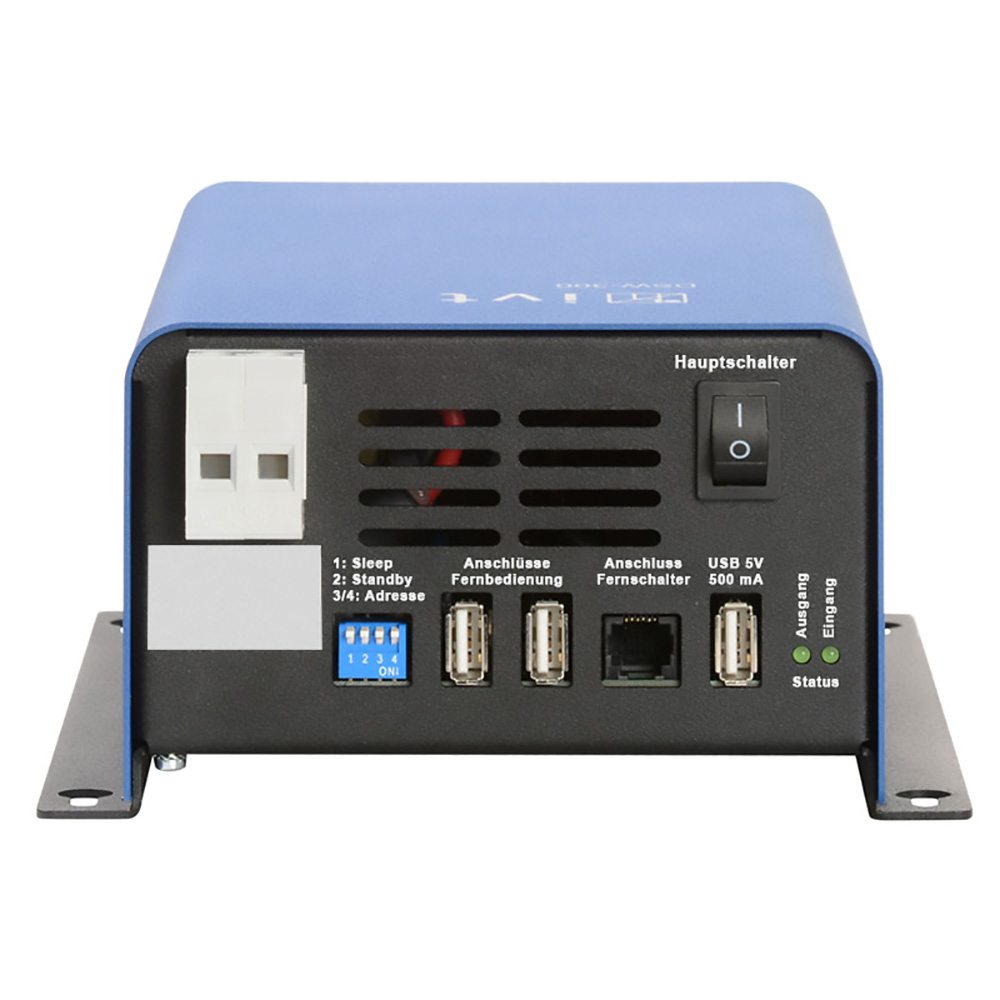

1  Temperatur- und leistungsgesteuerter Lüfter
2  12 V bzw. 24 V Anschlussklemme für Batterie
3  DIP-Schalter für Sleep-/Standby-Funktion
    und Adressierung
4  Anschlüsse für Fernbedienung FB-04, FB-05
5  Anschluss für Fernschalter FS-01, FS-02
6  5 V USB-Anschluss
7  Kontrollanzeige für Ein- und
    Ausgangsspannung
8  Hauptschalter EIN/AUS










 Sicherer Ausgang – 230 V Schutzkontakt-Steckdose




  Stecker-Typ: F, C
Alle Digitalen Sinus Wechselrichter sind serienmäßig mit einer 230 V Schutzkontakt-Steckdose,
passend für die Stecker-Typen C (Eurostecker) und F (Schukostecker®), ausgestattet.



Stecker-Typ: G und Stecker-Typ E, C
Ferner sind alle DSW-Wechselrichter auch mit den Steckdosen-Varianten, passend für Stecker-Typ G (z.B. Vereinigtes Königreich) sowie Stecker-Typen E und C (Frankreich, viele Ostblockstaaten), lieferbar.




Weitere länderspezifische Anpassungen nehmen wir gerne auf Anfrage vor.


Informationen zu Steckdosen-Standards und Netzspannungen in Europa >








 Serienmäßiger 5 V USB Anschluss


Alle DSW-Wechselrichter verfügen über einen 5 V USB-Anschluss zur Stromversorgung geeigneter externer Geräte
wie Handys, Tablets, Kameras oder Navigationsgeräte.







 Leistungs- und temperaturgesteuerter Lüfter


Der leistungs- und temperaturgesteuerte Lüfter minimiert die Geräuschentwicklung des Wechselrichters, indem er nur bei Bedarf zugeschalten wird.






 Leicht und leistungsstark


DSW-Wechselrichter zeichnen sich aus durch ihr geringes Gewicht.
Herkömmliche Wechselrichter werden häufig mit großen Ringtransformatoren bestückt. Das hat zur Folge, dass diese schwer und unhandlich sind. Im Gegensatz dazu arbeiten die mikroprozessorgesteuerten IVT-Wechselrichter dank innovativer Technik digital: große, schwere Bauteile entfallen und werden durch kleine und leistungsstarke Bauteile ersetzt.







 Massives Metallgehäuse


Das wertvolle Innenleben des Wechselrichters wird durch ein massives und stabiles Metallgehäuse geschützt.
Dank der Montageschiene kann der Wechselrichter überall stabil befestigt werden.







 Fernschalter Ein/Aus: Als Zubehör erhältlich








Fernschalter FS-01, Aufbauversion   Fernschalter FS-02, Einbauversion



Wechselrichter werden häufig an Stellen eingebaut, die bei der späteren Nutzung schwer zugänglich sind.
Mit den Fernschaltern FS-01 (Aufbauversion) und FS-02 (Einbauversion) lassen sich alle DSW-Wechselrichter
an geeigneter Stelle ein- und ausschalten. Der Fernschalter ersetzt dabei den Hauptschalter am Wechselrichter.







 Fernbedienung: Individuelle Steuerung und Überwachung von bis zu 4 Geräten








Fernbedienung FB-04,
Kabelgebunden
    Webbox-LCD,
PC-Version


Mit der optional erhältlichen Fernbedienung FB-04 (Kabelgebunden) sowie der Webbox-LCD
(Betrieb in einem bestehenden Computernetzwerk) besteht die Möglichkeit den Tiefentladeschutz individuell anzupassen.

Bei den 12 V Modellen kann eine Spannung zwischen 9 V und 12 V, bei den 24 V Modellen eine Spannung zwischen 18 V
und 24 V gewählt werden.

Die Fernbedienung FB-04 sowie die Webbox-LCD ermöglichen bis zu 4 Geräte (Wechselrichter der IVT DSW-Serie, Solar-Controller der MPPTplus+ Serie) individuell zu steuern und zu überwachen.







 Passende Anschlusskabel-Sätze


Für einen sicheren und störungsfreien Betrieb der DSW-Wechselrichter empfehlen wir Ihnen den Einsatz der original
IVT Anschlusskabel.

Diese sind in punkto Leiterquerschnitt und Kabellänge genau auf den jeweiligen Wechselrichter abgestimmt.
Die hochwertige Verarbeitung unserer Anschlusskabel garantiert eine besonders lange Lebensdauer auch bei hoher Belastung.

Der Kabelsatz ist bereits mit passenden Ringösen und Aderendhülsen zum Anschluss an die Batterie und
den Wechselrichter vorkonfektioniert.
Alle Original IVT-Anschlusskabel werden inklusive Sicherungshalter und 200 A Sicherung geliefert.




Anschlusskabel 1 m 16 mm2 für DSW-Wechselrichter 300 W, 24 V

Zum Produkt >

Anschlusskabel 2 m 16 mm2 für DSW-Wechselrichter 300 W, 24 V

Zum Produkt >



Anschlusskabel 3 m 16 mm2 für DSW-Wechselrichter 300 W, 24 V

Zum Produkt >







 3 Jahre Hersteller-Garantie




  IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.
Akkus und Batterien sind von dieser Garantie ausgenommen.







 Lieferumfang


• Digitaler Sinus Wechselrichter IVT DSW-300, 24 V
• Bedienungsanleitung DE, EN, FR, NL


Anschlusskabel bitte separat bestellen.













Technische Daten



Digitaler Sinus Wechselrichter DSW-300/24 V




Eingang


Nennspannung   24 V
Spannungsbereich DC   22 - 32 V
Nenneingangsstrom   12,5 A
Eingangsstrom max.   15,5 A
Tiefentladeschutzspannung, Leerlauf   21 V
Tiefentladeschutzspannung, Nennleistung   19 V
Tiefentladeschutzspannung, einstellbar*   18 - 24 V
Vorwarnung
Tiefentladeschutzabschaltung
  1 V über
Abschaltungsspannung

Wiedereinschaltspannung   25 V
Überspannungsabschaltung   32 V
Nennaufnahmeleistung, Leerlauf   4 W
Nennaufnahmeleistung, Standby   0,4 W

Ausgang

Ausgangsspannung AC (± 2 %)   230 Veff
Frequenz (± 1 %)   50 Hz
Signalform   Sinus
Dauer-Ausgangsstrom   1,3 Aeff
Dauer-Ausgangsleistung   300 VA
Spitzen-Ausgangsleistung (max. 2 s)   600 VA
Leistungsfaktor   cos phi > 0,8
Nennwirkungsgrad   90 %
Standby Aktivierung, Ausgangsleistung   < 50 VA

Allgemein

Eingangsanschluss   Schraubklemmen
Ausgangsanschluss   Schutzkontaktsteckdose
Passend für Stecker-Typ   F, C
Ausgangsanschluss USB (Typ A)   5 V/500 mA DC
Temperaturbereich (66 % Nennleistung)
Temperaturbereich (100 % Nennleistung)
  -25 °C bis +60 °C
-25 °C bis +40 °C

Sleep-Funktion   zuschaltbar
Standby Funktion   zuschaltbar
Galvanische Trennung (Ein-/Ausgang)   ja
Power-Startfunktion   ja
E-Zulassung   ja
Fernbedienbarkeit   ja
Lüfterkühlung   ja

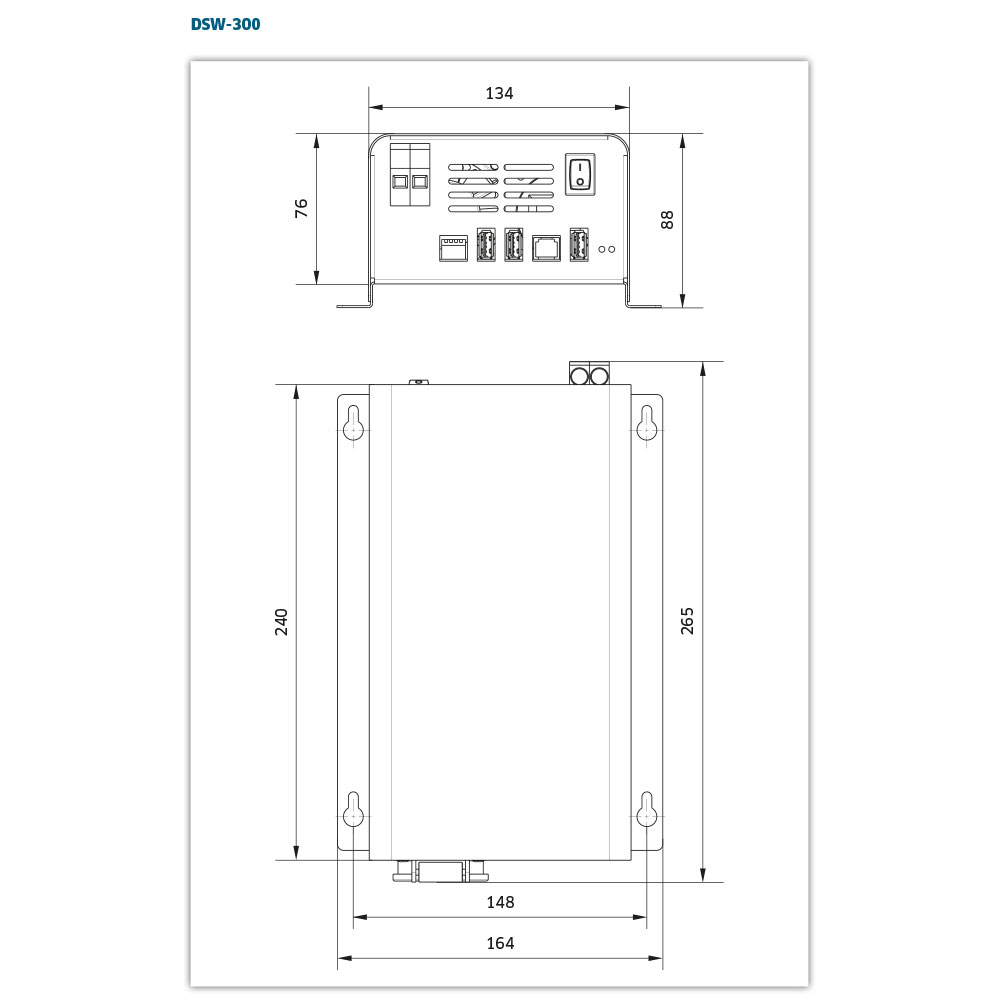

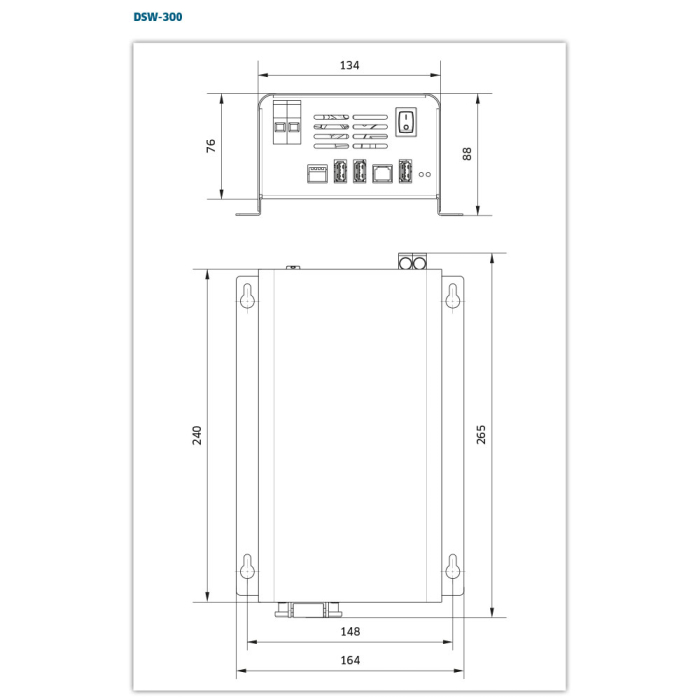

Abmessungen (Länge x Breite x Höhe)   263 x 164 x 88 mm
Gewicht   1,8 kg


*nur mit Fernbedienung FB-04, FB-05 oder Webbox





Downloads:














Prospekt Digitale Sinus Wechselrichter

Spezialkatalog


Bedienungsanleitung
DSW-300/24 V

Info-Flyer Digitale Sinus Wechselrichter

Download PDF Version » Download PDF Version » Download PDF Version » Download PDF Version »
Jetzt online blättern »







Wir empfehlen Ihnen noch folgende Produkte:

Anschlusskabel IVT 1 m 16 mm<sup>2</sup> für Wechselrichter DSW-300 12/24 V, DSW-600 12/24 V

Anschlusskabel IVT 1 m 16 mm2 für Wechselrichter DSW-300 12/24 V, DSW-600 12/24 V


• Leiterquerschnitt: 16 mm2
• Kabellänge: 1 m
• Vorkonfektioniert mit Aderendhülsen und Ringösen
• Farblich gekennzeichnete Kabelenden
• Inklusive Sicherungshalter mit 200 A Sicherung





Art.Nr.: 431000

43,54 EUR (inkl. 19 % MwSt.)

Anschlusskabel IVT 2 m 16 mm<sup>2</sup> für Wechselrichter DSW-300 12/24 V, DSW-600 12/24 V

Anschlusskabel IVT 2 m 16 mm2 für Wechselrichter DSW-300 12/24 V, DSW-600 12/24 V



• Leiterquerschnitt: 16 mm2
• Kabellänge: 2 m
• Vorkonfektioniert mit Aderendhülsen und Ringösen
• Farblich gekennzeichnete Kabelenden
• Inklusive Sicherungshalter mit 200 A Sicherung



Art.Nr.: 431001

49,50 EUR (inkl. 19 % MwSt.)

Anschlusskabel IVT 3 m 16 mm<sup>2</sup> für Wechselrichter DSW-300 12/24 V, DSW-600 24 V

Anschlusskabel IVT 3 m 16 mm2 für Wechselrichter DSW-300 12/24 V, DSW-600 24 V



• Leiterquerschnitt: 16 mm2
• Kabellänge: 3 m
• Vorkonfektioniert mit Aderendhülsen und Ringösen
• Farblich gekennzeichnete Kabelenden
• Inklusive Sicherungshalter mit 200 A Sicherung





Art.Nr.: 431009

61,42 EUR (inkl. 19 % MwSt.)

Fernschalter Ein/Aus IVT FS-01, Aufbauversion

Fernschalter Ein/Aus IVT FS-01, Aufbauversion



• Komfortables Ein-/Ausschalten aller DSW-Wechselrichter
• Aufbauversion
• Mit LED-Kontrollanzeigen




Art.Nr.: 430111

22,21 EUR (inkl. 19 % MwSt.)

Fernschalter Ein/Aus IVT FS-02, Einbauversion

Fernschalter Ein/Aus IVT FS-02, Einbauversion



• Komfortables Ein-/Ausschalten aller DSW-Wechselrichter
• Einbauversion
• Mit LED-Kontrollanzeigen




Art.Nr.: 430121

33,33 EUR (inkl. 19 % MwSt.)

Fernbedienung Touchscreen IVT FB-04: Kabelgebunden

Fernbedienung Touchscreen IVT FB-04: Kabelgebunden



• Geeignet für MPPTplus+ Solar-Controller
• Geeignet für Digitale Sinus Wechselrichter
• Verwaltung der wichtigsten Parameter
• Dauerhafte Überwachung der Anlage
• Datenspeicherung auf SD Karte möglich
• Kabellänge 1,8 m




Art.Nr.: 200051

198,00 EUR (inkl. 19 % MwSt.)

Webbox-LCD IVT für DSW Wechselrichter und MPPT<i>plus</i><sup>+</sup>

Webbox-LCD IVT für DSW Wechselrichter und MPPTplus+


• Geeignet für Digitale-Sinus-Wechselrichter-Serie
• Geeignet für MPPTplus+ Solar-Controller-Serie
• Permanente Überwachung der Live-Daten Ihrer Solaranlage
• Langfristige Auswertung der Solarleistung
• Automatisches Zuweisen der IP-Adresse
• Datenaufzeichnung auf internem Speicher
• Keine zusätzliche PC-Software nötig




Art.Nr.: 200054

143,55 EUR (inkl. 19 % MwSt.)

Schwingungsdämpfer-Set IVT für DSW-Wechselrichter

Schwingungsdämpfer-Set IVT für DSW-Wechselrichter



• Geeignet für Wechselrichter der DSW-Serie
• Schützt vor Stößen und Vibrationen

• Naturkautschuk

• Inkl. 8 selbstsichernde Muttern (M6) und 8 Beilagscheiben





Art.Nr.: 430117

17,10 EUR (inkl. 19 % MwSt.)

Umschaltstation IVT US-16, 230 V AC, 16 A, 3600 VA

Umschaltstation IVT US-16, 230 V AC, 16 A, 3600 VA


• Geeignet für Sinus Wechselrichter bis max. 3600 VA
• Mikroprozessorgesteuerte Prioritätenschaltung
• Frei wählbare Netzvorrangschaltung
• Schaltet zuverlässig zwischen zwei 230 V AC Stromquellen um
• Präzise Umschaltung dank hochwertiger Relais
• Geschützt gegen Überlast und Kurzschluss
• Staub- und strahlwassergeschütztes Gehäuse (IP 55)





Art.Nr.: 400034

104,85 EUR (inkl. 19 % MwSt.)

Umschaltstation IVT US-12N, 230 V AC, 12 A, 2700 VA

Umschaltstation IVT US-12N, 230 V AC, 12 A, 2700 VA



• Geeignet für Sinus Wechselrichter bis max. 2700 VA
• Mikroprozessorgesteuerte Prioritätenschaltung
• Frei wählbare Netzvorrangschaltung
• Schaltet zuverlässig zwischen zwei 230 V AC Stromquellen um
• Präzise Umschaltung dank hochwertiger Relais
• Geschützt gegen Überlast und Kurzschluss
• Staub- und strahlwassergeschütztes Gehäuse (IP 55)




Art.Nr.: 400033

85,07 EUR (inkl. 19 % MwSt.)

Bordnetzverteiler IVT BNV-3 für Wechselrichter

Bordnetzverteiler IVT BNV-3 für Wechselrichter



• 3 x FI-Schutzschalter (RCD) 30 mA
• 3 x Schuko®-Steckdose mit Klappdeckel
• Gummianschlussleitung mit Stecker
• Hochwertiges Kunststoffgehäuse
• Nach IP 44 vor Spritzwasser geschützt
• Komplett montiert, bestückt und geprüft




Art.Nr.: 430056

383,53 EUR (inkl. 19 % MwSt.)

Personenschutzadapter EverFlourish EMP200S-1

Personenschutzadapter EverFlourish EMP200S-1



• Wirksamer Schutz vor Fehlerströmen
• Unterbricht Stromzufuhr < 30 ms
• Geeignet für Verbraucher bis 3.600 W
• Spritzwassergeschütztes Gehäuse IP 44
• Temperaturbereich -25 °C bis +40 °C
• Safety-Check-Funktion
• Kindersicherung




Art.Nr.: 2.0645

22,24 EUR (inkl. 19 % MwSt.)

Zur Kenntnis genommen

Diese Webseite verwendet Cookies. Durch den Besuch dieser Webseite stimmen Sie der Nutzung von Cookies zu. Mehr erfahren
