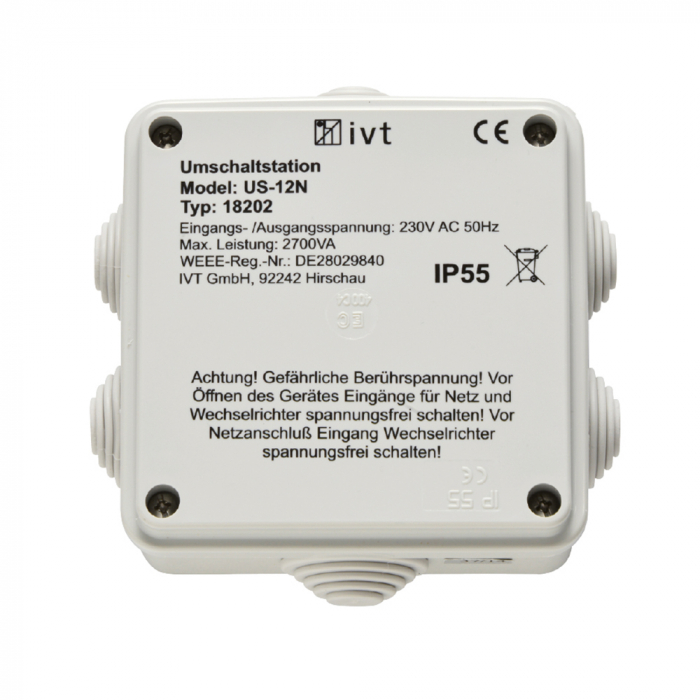

Umschaltstation IVT US-12N, 230 V AC, 12 A, 2700 VA
Umschaltstation IVT US-12N, 230 V AC, 12 A, 2700 VA

Umschaltstation IVT US-12N, 230 V AC, 12 A, 2700 VA

  • Geeignet für Sinus Wechselrichter bis max. 2700 VA
  • Mikroprozessorgesteuerte Prioritätenschaltung
  • Frei wählbare Netzvorrangschaltung
  • Schaltet zuverlässig zwischen zwei 230 V AC Stromquellen um
  • Präzise Umschaltung dank hochwertiger Relais
  • Geschützt gegen Überlast und Kurzschluss
  • Staub- und strahlwassergeschütztes Gehäuse (IP 55)

Art.-Nr. 400033 | EAN 4030072400336

85,07 EUR

inkl. MwSt.

Vertriebspartner werden
Bei IVT Partner kaufen

Gesicherte Stromversorgung dank präziser Umschaltung

Die Umschaltstation US-12 ermöglicht es Ihnen störungsfrei 230 V AC Verbraucher über zwei unterschiedliche Spannungsquellen zu versorgen, beispielsweise über einen Wechselrichter und das öffentliche 230 V Stromnetz. Die maximale Anschlussleistung beträgt 2700 VA.

Mit der Prioritätenschaltung legen Sie fest, welche Spannungsquelle bevorzugt verwendet werden soll – fällt diese Spannungsquelle aus, schaltet die Umschaltstation automatisch auf die Ersatzspannungsquelle um. So laufen Ihre Geräte trotz Stromausfall oder erschöpftem Akku weiter.

Die hochwertigen Relais sorgen für eine präzise Umschaltschwelle. Dadurch ist Ihr Wechselrichter besonders gut vor Rückeinspeisung von Fremdspannung geschützt.


Mikroprozessorgesteuert Schutz gegen Überlast, Kurzschluss und Rückeinspeisung Schutzart IP 55 CE 3 Jahre Garantie Hergestellt in Europa


Die wichtigsten Merkmale und Features

Anschluss Netz-Vorrangschaltung

+
Anschlussvariante 1: Netz-Vorrangschaltung
Grafik Netz-Vorrangschaltung Umschaltstation US-12 N

Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden.
  • D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
  • Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu.
Anschlussvariante 1:  Netz-Vorrangschaltung
Grafik Netz-Vorrangschaltung Umschaltstation US-12 N
Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden.
  • D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
  • Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu.

Anschluss Wechselrichter-Vorrangschaltung

+
Anschlussvariante 2: Wechselrichter-Vorrangschaltung

Grafik Wechselrichter-Vorrangschaltung Umschaltstation US-12 N

Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden.
  • D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar-Inselsystemen).
  • Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet.
Anschlussvariante 2: Wechselrichter-Vorrangschaltung

Grafik Wechselrichter-Vorrangschaltung Umschaltstation US-12 N



Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden.
  • D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar-Inselsystemen).
  • Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet.

3 Jahre Hersteller-Garantie

+


IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Lieferumfang

+
  • Umschaltstation US-12N
  • Erdungsklemme
  • Bedienungsanleitung DE, GB, FR, NL

Einsatzempfehlung

Die Umschaltstationen von IVT eignen sich für den Einsatz in Solar-Inselanlagen, Kfz, Service- und Nutzfahrzeuge, Wohnmobile, Caravan, Motor- und Segelboote u.v.m.

Geeignet für PKW Geeignet für Transporter Geeignet für Wohnmobil Geeignet für Wohnwagen Geeignet für Motorboot Geeignet für Segelboot Geeignet für Solaranlage

Technische Daten

Eingangsspannung  230 V AC, 50/60 Hz
Eingangsstrom (max.)   12 A
Ausgangsspannung  230 V AC, 50/60 Hz
Leistung (max.)  2700 VA
Umschaltzeit 1 - 2 Sekunden
Sicherung  T 15 A / 250 V
Schutz  Überlast, Kurzschluss,
Rückeinspeisung
Gehäuse  Kunststoff
Schutzart IP 55
Anschluss Schraubklemmen,
Verbindungsklemme
Abmessungen  120 x 120 x 58 mm
Gewicht  250 g
