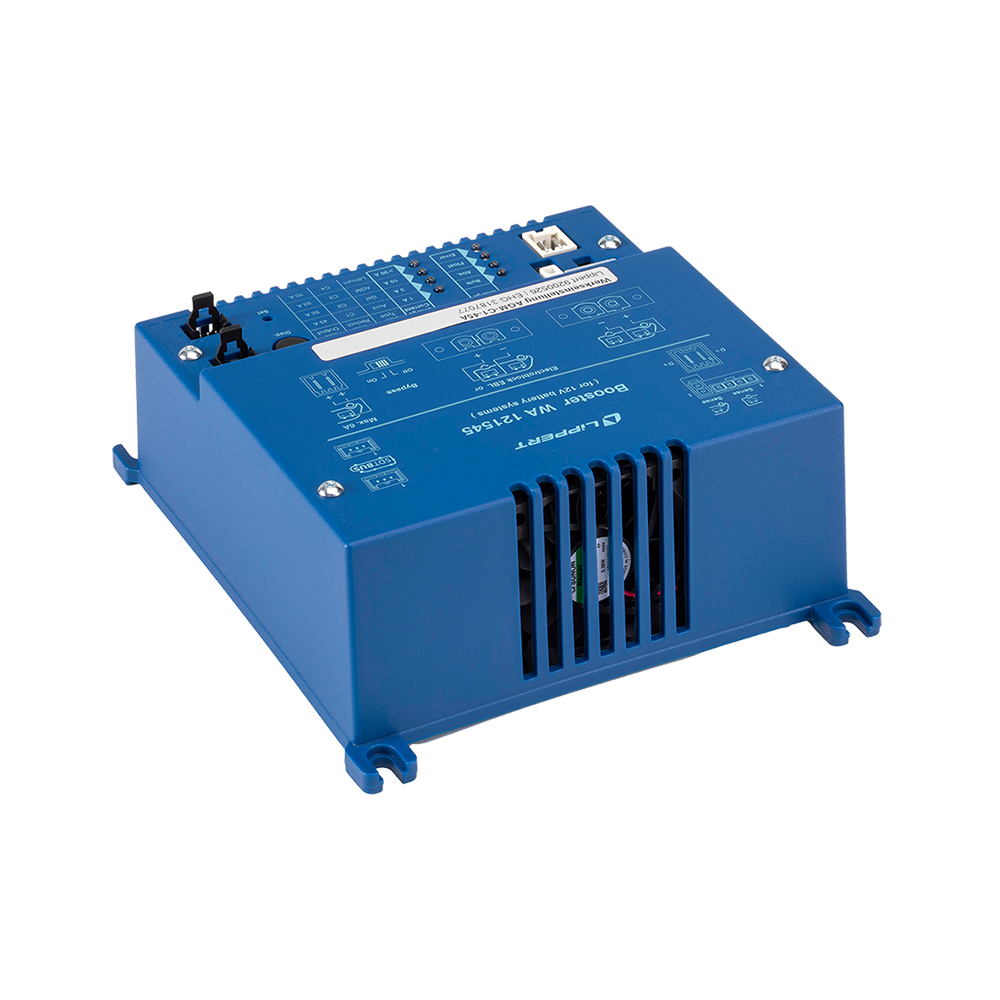

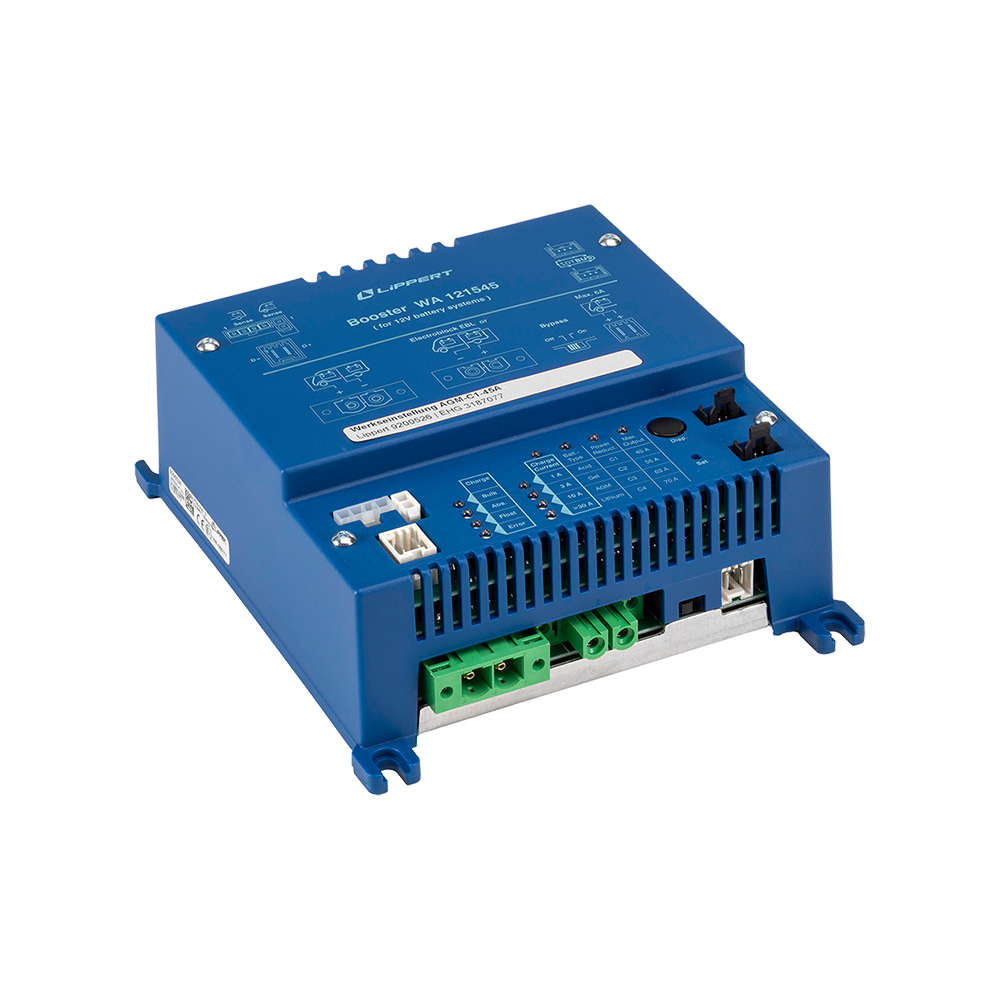

Ladebooster WA 121545, inkl. Anschluss- und Temperaturfühler-Set

Ladebooster WA 121545, inkl. Anschluss- und Temperaturfühler-Set

Bild vergrößern
Die wichtigsten Merkmale und Features:



• Zum Laden von 12 V-Kfz-Batterien während der Fahrt
• Geeignet für Blei-Säure-, Blei-Gel-, AGM- und Lithium-Batterien
• Für Euro 6-Fahrzeuge zwingend erforderlich
• Ladespannung bis zu 14,7 V
• Ladekennlinie IUoU


319,00 EUR

UVP Preis, zzgl. MwSt.

Art.Nr.: 920000





Einsatzempfehlung:










Optimales Laden von 12 V-Kfz-Batterien während der Fahrt

Der Schaudt Booster WA 1215545 dient zum optimalen Aufladen von Blei-Säure-, Blei-Gel-, AGM- und Lithium-Batterien während der Fahrt in Fahrzeugen mit 12 V-Systemen (z.B. Reisemobile).

Der Booster ist ein getakteter Aufwärts-/Abwärtswandler, der die schwankende Lichtmaschinenspannung ausgleicht und einen hohen Ladestrom zur Verfügung stellt.

Die angeschlossene Zweitbatterie sollte über eine Kapazität von min. 80 Ah verfügen. Sie wird unabhängig von der Lichtmaschinenspannung geladen. Bei Anschluss des beiliegenden Batterie-Temperaturfühlers werden die Ladespannungen der Batterietemperatur angepasst. Die Umschaltung auf Ladeerhaltung erfolgt stromabhängig und automatisch.

Bei
Erstinbetriebnahme des Ladeboosters, Wechsel des Batterietyps oder bei Nachrüstungen mit Zubehör müssen einmalig Einstellungen vorgenommen werden, ansonsten sind während des Einsatzes keine weiteren Einstellungen erforderlich.

Da der Booster über einen sehr hohen Wirkungsgrad verfügt, ist er kompakt und leicht aufgebaut. Der eingebaute Lüfter ist sehr leise und läuft ausschließlich bei hohen Leistungen.




Die wichtigsten Merkmale und Features:

• Ladekennlinien für Blei-Säure, Blei-Gel-, AGM- und Lithium-Batterien
• In Euro 6-Fahrzeugen unbedingt erforderlich
• Geeignet für Blei-Säure-, Blei-Gel,- AGM- und Lithium-Batterien
• Ladung während der Fahrt
• Gleicht schwankende Lichtmaschinenspannung aus
• Max. Ladestrom einstellbar: 45 A, 55 A, 63 A, 70 A
• Temperaturgesteuerte Ladung
• Übersichtliche LED-Anzeige für Bedienung, Lade- und Gerätestatus





Technische Daten



Ladebooster WA 121545


Eingangsspannung (Ue)   12,0 bis 15,0 V (für max. Ladestrom)

Ladestrom
  45 A (max. 70 A)

Unterstützende Batterietypen   Blei-Säure-, Blei-Gel-, AGM-, Lithium-Batterie

Akkukapazität
  min. 80 Ah / max. 700 Ah
Ladekennlinie   IUoU

Temperaturkompensation   Ja, mit beiliegendem Temperatursensor

Wirkungsgrad   ≥ 93 % (bei max. Ladestrom)

Rückstrom Starterbatterie   bei "Motor AUS": < 0,1 mA

Rückstrom Zweitbatterie   bei "Motor AUS": < 0,2 mA

Steuerstrom   bei "Motor EIN": "D+"-Anschluss < 1mA

Gehäuse
  Aluminium

Abmessungen (B x H x T)   160 x 79 x 160 mm (ohne Befestigungsfüße)
186 x 79 x 186 mm (mit Befestigungsfüße)

Gewicht
  1.150 g




Lieferumfang:

• Basis-Set: Booster WA 121545 mit 2 Anschlussstecker für Starter- und Wohnraumbatterie
• Anschluss-Set: Anschlussmaterial mit Sicherungen
• Fühler-Set: Zwei Kabelsätze mit Litzen für den Spannungsfühler, Temperaturfühler,
  Anschlussmaterial mit Sicherung
• Bedienungsanleitung DE, GB, FR
