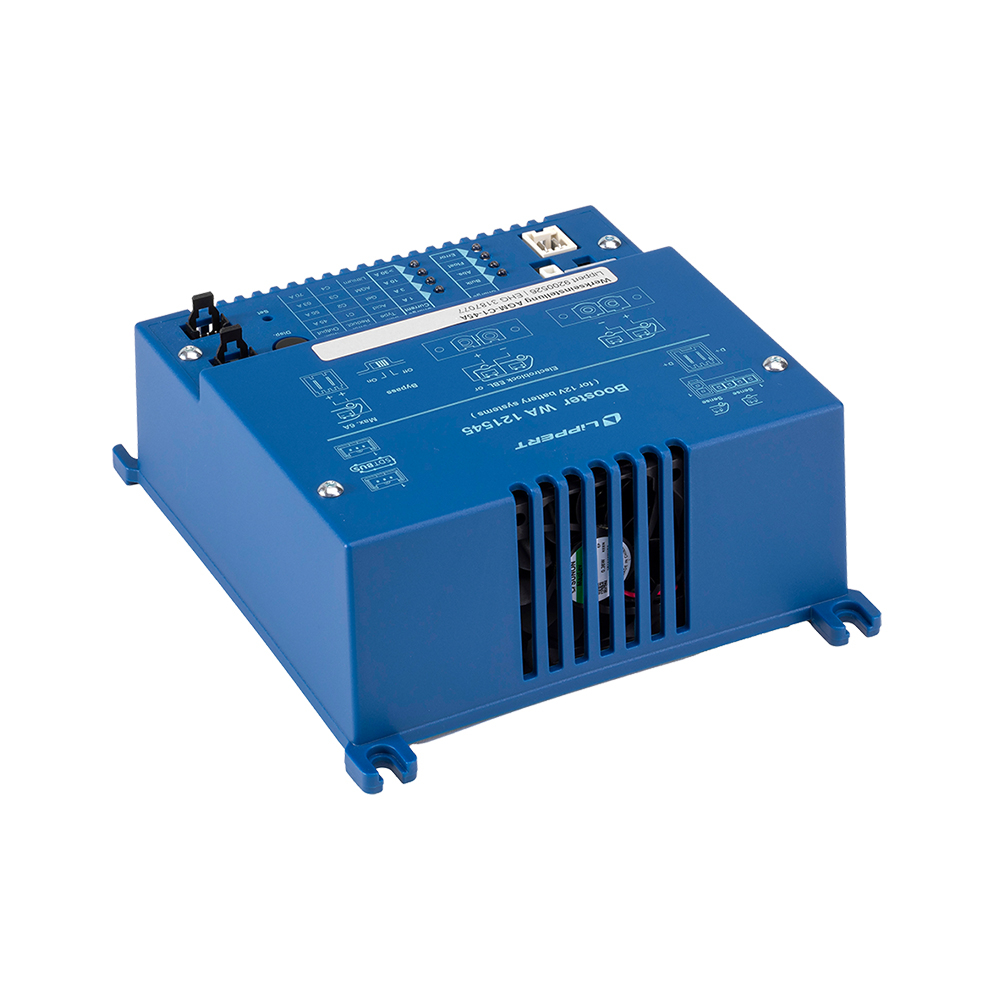

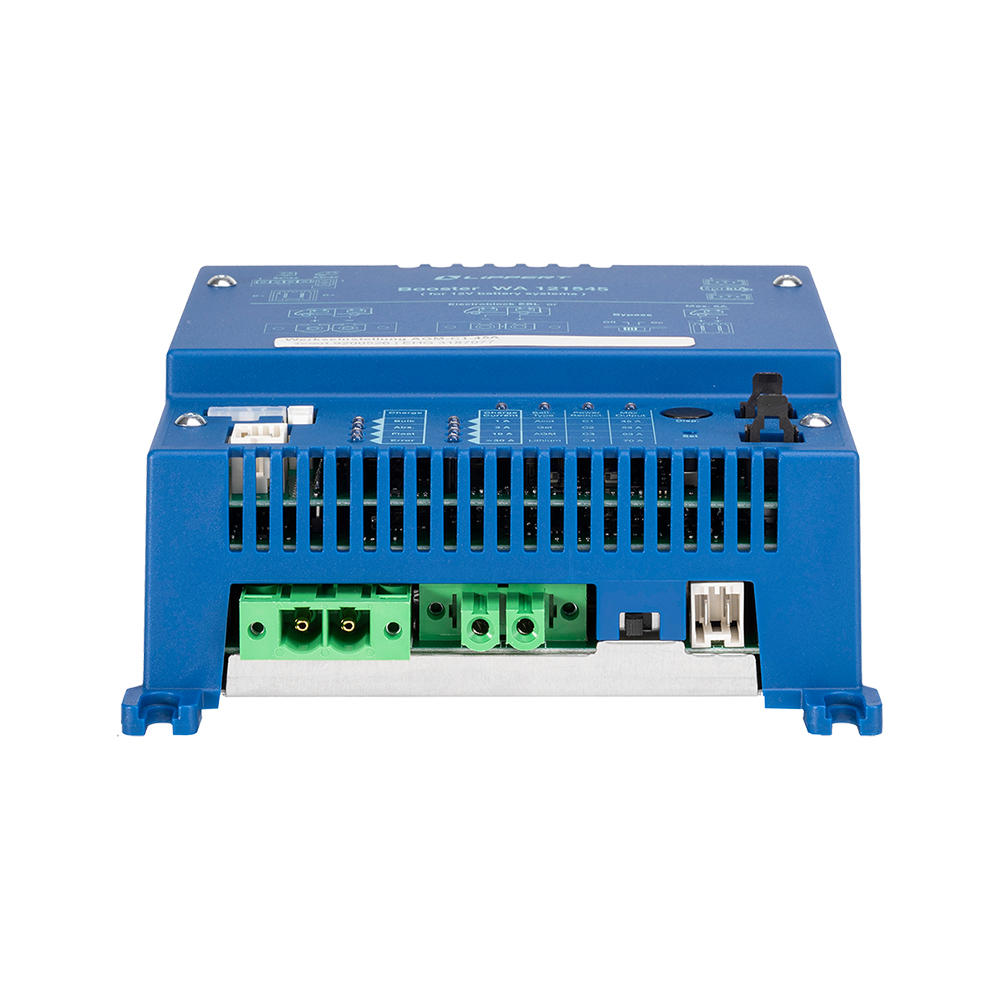

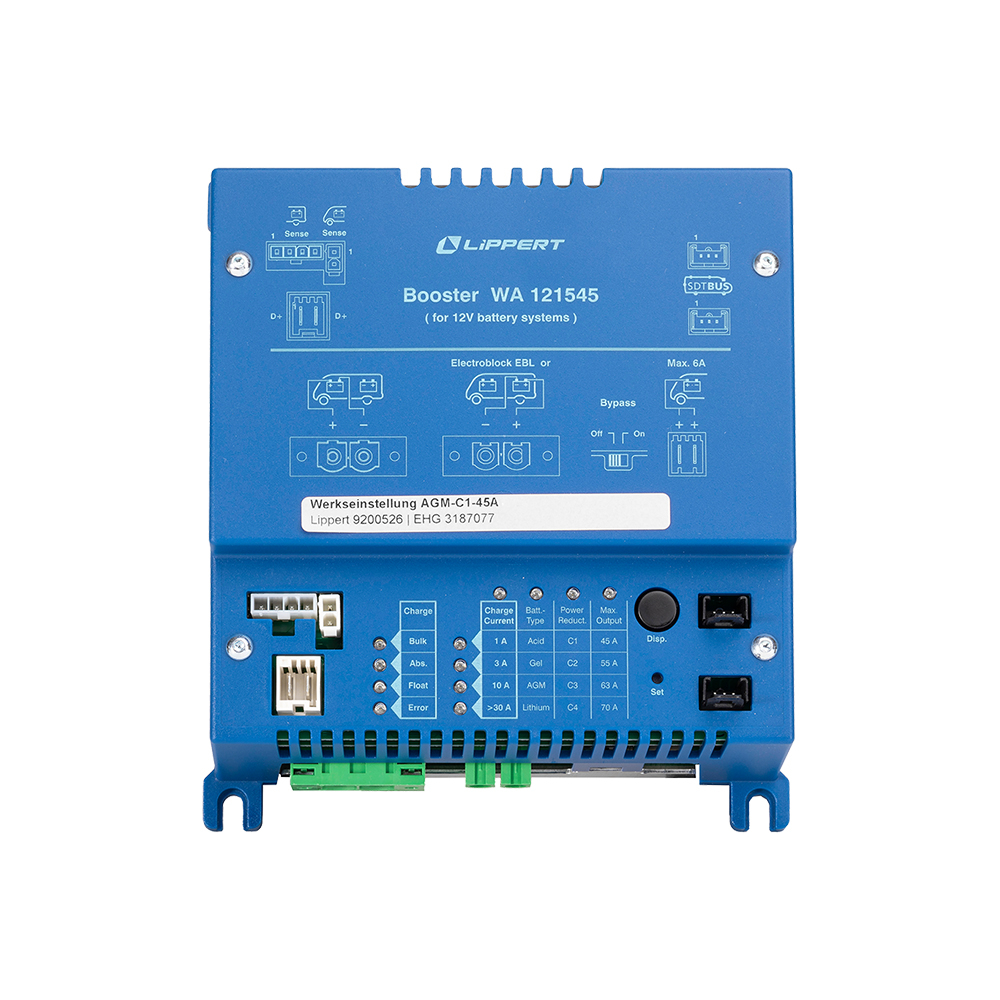

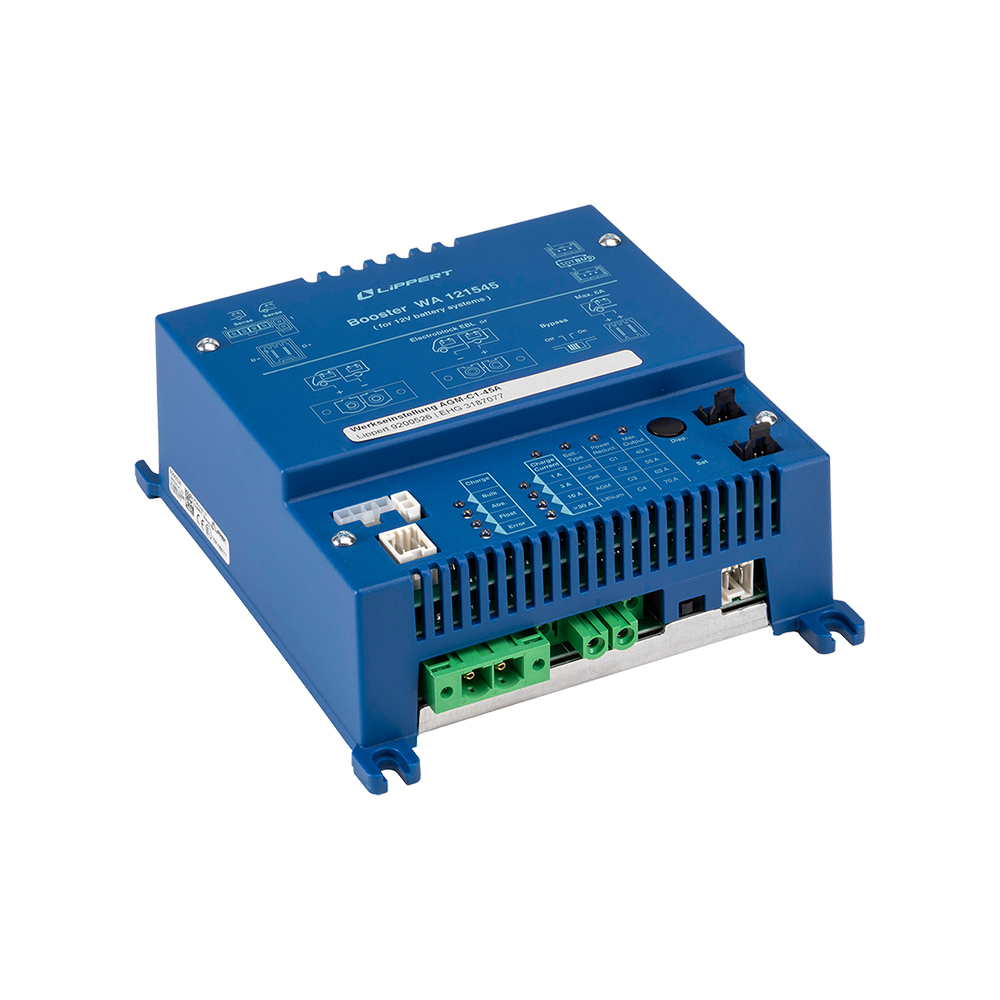

Ladebooster SCHAUDT WA 121545, inkl. Anschluss- und Temperaturfühler-Set

Optimale Batterie-Ladung während der Fahrt

Der Schaudt Booster WA 1215545 dient zum optimalen Aufladen von Blei-Säure-, Blei-Gel-, AGM- und Lithium-Batterien während der Fahrt in Fahrzeugen mit 12 V-Systemen (z.B. Reisemobilen).

Der Booster ist ein getakteter Aufwärts-/Abwärtswandler, der die schwankende Lichtmaschinenspannung ausgleicht und einen hohen Ladestrom zur Verfügung stellt.

Die angeschlossene Zweitbatterie sollte über eine Kapazität von min. 80 Ah verfügen. Sie wird unabhängig von der Lichtmaschinenspannung geladen. Bei Anschluss des beiliegenden Batterie-Temperaturfühlers werden die Ladespannungen der Batterietemperatur angepasst. Die Umschaltung auf Ladeerhaltung erfolgt stromabhängig und automatisch.

Bei Erstinbetriebnahme des Ladeboosters, Wechsel des Batterietyps oder bei Nachrüstungen mit Zubehör müssen einmalig Einstellungen vorgenommen werden, ansonsten sind während des Einsatzes keine weiteren Einstellungen erforderlich.

Da der Booster über einen sehr hohen Wirkungsgrad verfügt, ist er kompakt und leicht aufgebaut. Der eingebaute Lüfter ist sehr leise und läuft ausschließlich bei hohen Leistungen.

Die wichtigsten Merkmale und Features

• Ladekennlinien für Blei-Säure, Blei-Gel-, AGM- und Lithium-Batterien
• In Euro 6-Fahrzeugen unbedingt erforderlich
• Geeignet für Blei-Säure-, Blei-Gel,- AGM- und Lithium-Batterien
• Ladung während der Fahrt
• Gleicht schwankende Lichtmaschinenspannung aus
• Max. Ladestrom einstellbar: 45 A, 55 A, 63 A, 70 A
• Temperaturgesteuerte Ladung
• Übersichtliche LED-Anzeige für Bedienung, Lade- und Gerätestatus

Lieferumfang


• Basis-Set: Booster WA 121545 mit 2 Anschlussstecker für Starter- und Wohnraumbatterie
• Anschluss-Set: Anschlussmaterial mit Sicherungen
• Fühler-Set: Zwei Kabelsätze mit Litzen für den Spannungsfühler, Temperaturfühler,
  Anschlussmaterial mit Sicherung
• Bedienungsanleitung DE, GB, FR

Technische Daten

Eingangsspannung (Ue)	12,0 bis 15,0 V (für max. Ladestrom)
Ladestrom	45 A (max. 70 A)
Unterstützende Batterietypen	Blei-Säure-, Blei-Gel-, AGM-, Lithium-Batterie
Akkukapazität	min. 80 Ah/max. 700 Ah
Ladekennlinie	IUoU
Temperaturkompensation	Ja, mit beiliegendem Temperatursensor
Wirkungsgrad	= 93 % (bei max. Ladestrom)
Rückstrom Starterbatterie	bei "Motor AUS": < 0,1 mA
Rückstrom Zweitbatterie	bei "Motor AUS": < 0,4 mA
Steuerstrom	bei "Motor EIN": "D+"-Anschluss < 1mA
Gehäuse	Aluminium
Abmessungen (L x B x H)	160 x 79 x 160 mm (ohne Befestigungsfüße) 186 x 79 x 186 mm (mit Befestigungsfüße)
Gewicht	1,15 kg

Einsatzempfehlung




In allen Fahrzeugen mit 12 V-System, wo eine Zweitbatterie erforderlich ist (z.B. Wechselrichterbetrieb).
