Sinus Wechselrichter

Sinus Wechselrichter der SW-Serie sind vielseitig mobil und stationär einsetzbar. Die 100 W- und 150 W-Modell können flexibel in unterschiedlichen Fahrzeugen verwendet werden. Bei Bedarf wird der Kfz-Adapterstecker einfach in die 12 V-Buchse (24 V-Buchse) des Fahrzeugs oder Bootes gesteckt, ein Festeinbau ist nicht zwingend erforderlich. Dank E-Zulassung sind alle Modelle zum Festeinbau in Fahrzeugen zugelassen.

12 V Modelle | 24 V Modelle | Vorteile | Zubehör | Downloads

12 V SW-Wechselrichter – Modellübersicht


Modell	SW-100/12 V	SW-150/12 V	SW-300/12 V
Eingang
Nennspannung	12 V	12 V	12 V
Spannungsbereich DC	11 - 15 V	11 - 15 V	11 - 15 V
Tiefentladeschutzspannung, einstellbar	Nein	Nein	Nein
Ausgang
Ausgangsspannung AC (- 8 %/+ 5 %)	225 V	225 V	225 V
Frequenz (± 1 %)	50 Hz	50 Hz	50 Hz
Signalform	Sinus	Sinus	Sinus
Dauer-Ausgangsleistung	100 VA	150 VA	300 VA
Spitzen-Ausgangsleistung (max. 2 s)	200 VA	300 VA	600 VA
Nennwirkungsgrad	> 88 %	> 88 %	> 88 %
Allgemein
Eingangsanschluss	12 V DC Kfz-Adapter	12 V DC Kfz-Adapter	Anschlussterminal 2 x M8
Ausgangsanschluss	1 x Eurosteckdose	1 x Schutzkontaktsteckdose	1 x Schutzkontaktsteckdose 1 x Eurosteckdose
Sleep-Funktion	Nein	Nein	Nein
Standby-Funktion	Nein	Nein	Nein
Galvanische Trennung (Ein-/Ausgang)	Ja	Ja	Nein
E-Zulassung	Ja	Ja	Ja
Abmessungen (L x B x H)	Ø 170 x 50 mm	120 x 245 x 70 mm	240 x 245 x 70 mm
Art.-Nr.	430012	430000	430002

Modell	Beschreibung
SW-100/12 V	Anschluss: 12 V DC Kfz-Adapter Eingang: 11 - 15 V DC Ausgang: 225 V/50 Hz Signalform: Sinus Dauerleistung: 100 VA Spitzenleistung: 200 VA Abm.: Ø 170 x 50 mm Art.-Nr.: 430012
SW-150/12 V	Anschluss: 12 V DC Kfz-Adapter Eingang: 11 - 15 V DC Ausgang: 225 V/50 Hz Signalform: Sinus Dauerleistung: 150 VA Spitzenleistung: 300 VA Abm.: 120 x 245 x 70 mm Art.-Nr.: 430000
SW-300/12 V	Anschluss: Anschlussterminal 2 x M8 Eingang: 11 - 15 V DC Ausgang: 225 V/50 Hz Signalform: Sinus Dauerleistung: 300 VA Spitzenleistung: 600 VA Abm.: 240 x 245 x 70 mm Art.-Nr.: 430002

24 V SW-Wechselrichter – Modellübersicht


Modell	SW-150, 24 V	SW-300, 24 V	SW-600, 24 V
Eingang
Nennspannung	24 V	24 V	24 V
Spannungsbereich DC	22 - 30 V	22 - 30 V	22 - 30 V
Ausgang
Ausgangsspannung AC (- 8 %/+ 5 %)	225 V	225 V	225 V
Frequenz (± 1 %)	50 Hz	50 Hz	50 Hz
Signalform	Sinus	Sinus	Sinus
Dauer-Ausgangsleistung	150 VA	300 VA	600 VA
Spitzen-Ausgangsleistung (max. 2 s)	300 VA	600 VA	1200 VA
Nennwirkungsgrad	> 88 %	> 88 %	> 88 %
Allgemein
Eingangsanschluss	24 V DC Kfz-Adapter	Anschlussterminal 2 x M8	Anschlussterminal 2 x M8
Ausgangsanschluss	1 x Schutzkontaktsteckdose	1 x Schutzkontaktsteckdose 1 x Eurosteckdose	1 x Schutzkontaktsteckdose 1 x Eurosteckdose
Sleep-Funktion	Nein	Nein	Nein
Standby-Funktion	Nein	Nein	Nein
Galvanische Trennung (Ein-/Ausgang)	Ja	Nein	Nein
E-Zulassung	Ja	Ja	Ja
Abmessungen (L x B x H)	120 x 245 x 70 mm	240 x 245 x 70 mm	340 x 245 x 70 mm
Art.-Nr.	430001	430003	430005

Modell	Beschreibung
SW-150, 24 V	Anschluss: 24 V DC Kfz-Adapter Eingang: 22 - 30 V DC Ausgang: 230 V/50 Hz Signalform: Sinus Dauerleistung: 150 VA Spitzenleistung: 300 VA Abm.: 120 x 245 x 70 mm Art.-Nr.: 430001
SW-300, 24 V	Anschluss: Anschlussterminal 2 x M8 Eingang: 22 - 32 V DC Ausgang: 230 V/50 Hz Signalform: Sinus Dauerleistung: 600 VA Spitzenleistung: 1200 VA Abm.: 277 x 234 x 88 mm Art.-Nr.: 430003
SW-600, 24 V	Anschluss: Anschlussterminal 2 x M8 Eingang: 22 - 32 V DC Ausgang: 230 V/50 Hz Signalform: Sinus Dauerleistung: 600 VA Spitzenleistung: 1200 VA Abm.: 340 x 245 x 70 mm Art.-Nr.: 430005

Vorteile Wechselrichter Serie SW

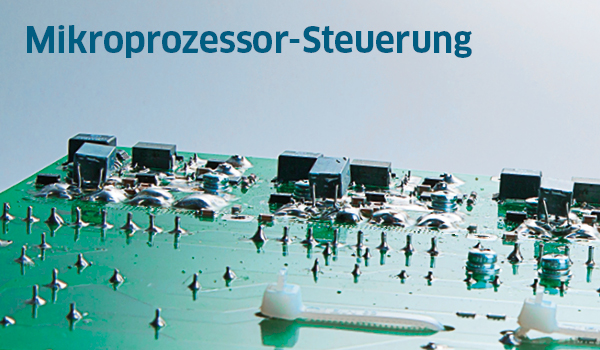

Mikroprozessorgesteuerte Elektronik

Durch die mikroprozessorgesteuerte Elektronik erfolgt vollautomatisch eine ständige Überwachung und Regelung der wichtigsten Betriebsparameter wie beispielsweise Eingangsspannung und Frequenz.

Dadurch wird die konstante Stabilität der Ausgangsspannung gewährleistet.

Echte Sinus Wechselspannung

Alle IVT Wechselrichter der SW-Serie wandeln eine Batteriespannung von 12 V bzw. 24 V DC in eine Sinus-Wechselspannung von 225 V/50 Hz am Ausgang um.

Die echte Sinuswelle ermöglicht den sicheren und störungsfreien Betrieb empfindlicher Verbraucher.

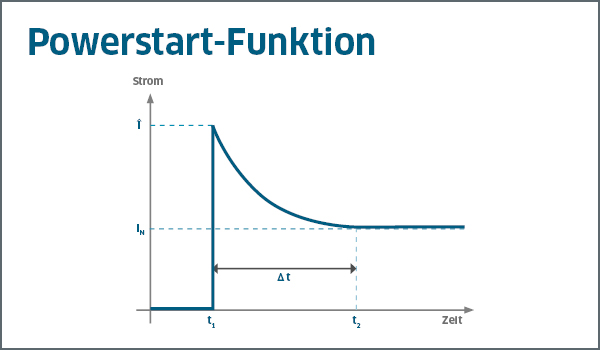

Powerstart-Funktion

Der SW-Wechselrichter ist zudem mit der Powerstart-Funktion ausgestattet.

Vorteil: Verbraucher mit hohem Einschalt- oder Anlaufstrom werden kurz hintereinander mehrmals mit maximaler Ausgangsleistung des Wechselrichters angesteuert, somit wird ein zuverlässiger Anlauf leistungsstarker Verbraucher erleichtert.

Flexibler Anschluss über Kfz-Adapter

Die Sinus Wechselrichter SW-100, 12 V und SW-150, 12 V und 24 V, können flexibel in unterschiedlichen Fahrzeugen eingesetzt werden.

Bei Bedarf wird der Kfz-Adapterstecker einfach in die 12 V-bzw. 24 V Buchse des Fahrzeugs oder Bootes gesteckt. Ein Festeinbau ist nicht erforderlich.

Umfangreiche Schutzfunktionen

Wechselrichter der SW-Serie arbeiten auch unter härtesten Bedingungen absolut zuverlässig und sicher. Serienmäßig sind sie gegen Überlast, Kurzschluss und Überhitzung geschützt.

Eine drohende Tiefentladung des Akkus wird durch optische Vorwarnung (LED) angezeigt und durch automatische Abschaltung verhindert.

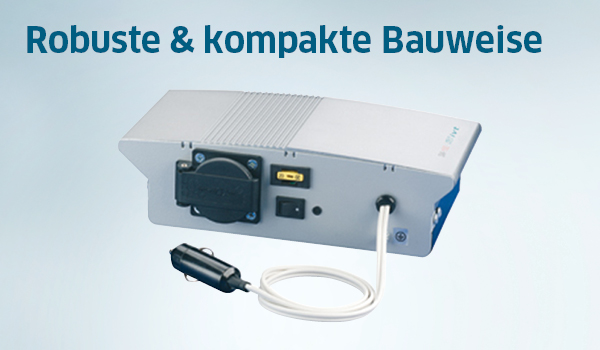

Robuste & kompakte Bauweise

Herkömmliche Wechselrichter werden häufig mit großen Ringtransformatoren bestückt. Dies hat zur Folge, dass diese schwer und unhandlich sind.

Dank innovativer Technik werden bei den IVT-Wechselrichtern große, schwere Bauteile durch kleine und leistungsstarke ersetzt.

Der Wechselrichter der SW-Serie sind leicht und können als Standgerät verwendet oder an einer Wand befestigt werden.

E-Zulassung

Alle IVT Sinus Wechselrichter sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 12 V bzw. 24 V Bordspannung.

Sie erfüllen die gesetzlichen Vorschriften der ECE-Regelung und besitzen somit die E-Zertifizierung.

Entwicklung und Herstellung in der EU

Wechselrichter sind oft hohen Belastungen ausgesetzt und müssen auch unter schwierigen Bedingungen absolut zuverlässig funktionieren.

Deshalb verwenden wir in allen IVT-Geräten nur Qualitätsbauteile, stellen höchste Ansprüche an den Fertigungsprozess und testen jedes Produkt ausgiebig auf Herz und Nieren bevor es ausgeliefert wird.
