Umschaltstation US-12N

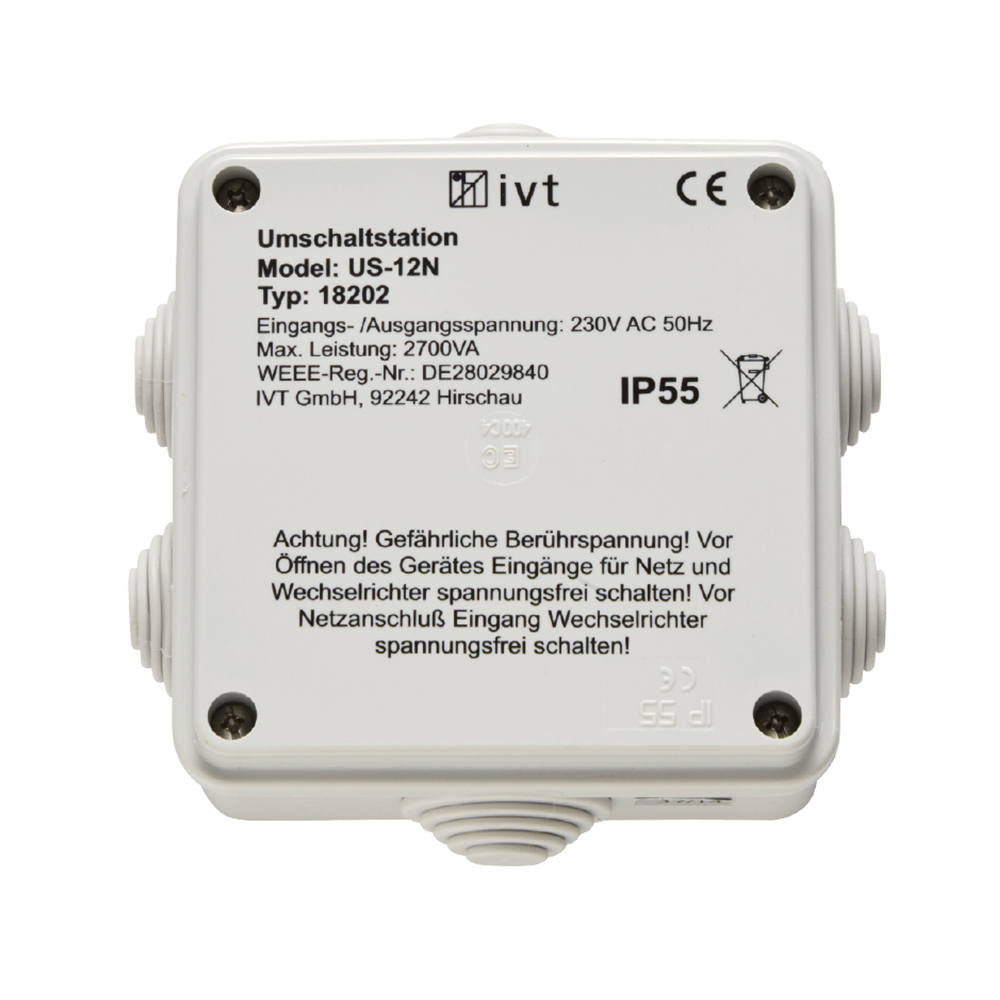

Umschaltstation US-12N

Bild vergrößern
Die wichtigsten Merkmale und Features:



• Mikroprozessorgesteuerte Prioritätenschaltung
• Frei wählbare Netzvorrangschaltung
• Schaltet zuverlässig zwischen zwei 230 V AC Stromquellen um
• Präzise Umschaltung dank hochwertiger Relais
• Geeignet für Sinus Wechselrichter bis max. 2700 VA
• Geschützt gegen Überlast, Kurzschluss und Rückeinspeisung
• Staub- und strahlwassergeschütztes Gehäuse (IP 55)


48,74 EUR

UVP Preis, zzgl. MwSt.

Art.Nr.: 400033

Drucken »
Zurück »





Einsatzempfehlung:










Gesicherte Stromversorgung dank präziser Umschaltung

Die Umschaltstation ermöglicht es Ihnen störungsfrei 230 V AC-Verbraucher über zwei unterschiedliche Spannungsquellen zu versorgen, beispielsweise über einen Wechselrichter und das reguläre 230 V Stromnetz.

Mit der Prioritätenschaltung legen Sie fest, welche Spannungsquelle bevorzugt verwendet werden soll – fällt diese Spannungsquelle aus, schaltet die Umschaltstation automatisch auf die Ersatzspannungsquelle um. So laufen Ihre Geräte trotz Stromausfall oder erschöpftem Akku weiter.

Die hochwertigen Relais sorgen für eine präzise Umschaltschwelle. Dadurch ist Ihr Wechselrichter besonders gut vor Rückeinspeisung von Fremdspannung geschützt.


Einsatzempfehlung:
Geeignet für Solar-Inselanlagen, Kfz, Service- und Nutzfahrzeuge, Wohnmobile, Caravan, Motor- und Segelboote u.v.m.


Weitere Informationen zu:



 Prioritätenschaltung


Anschluss-Schema Umschaltstation





  Netz-Vorrangschaltung:

  Das 230 V AC Netz wird mit dem Eingang AC2
  (höhere Priorität) verbunden.
  -
D.h. der Akku wird geschont und der Wechselrichter
  gleichzeitig vor Fremdspannung geschützt.
  -
Erst wenn AC2 stromlos wird, schaltet der Eingang AC1
  die Stromversorgung über Akku und Wechselrichter zu.


Wechselrichter-Vorrangschaltung:


Der Wechselrichter wird mit dem Eingang AC2
(höhere Priorität) verbunden.
- D.h. der Strom wird primär über den Wechselrichter aus dem
  Akku entnommen (z.B. beim Einsatz von Solar-Inselsystemen).
- Erst wenn der Wechselrichter wegen Tiefentladeschutz
  abschaltet, wird das 230 V AC Netz über den Eingang AC1
  zugeschaltet.






 3 Jahre Hersteller-Garantie


  IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.




 Lieferumfang


• Umschaltstation US-12N
• Erdungsklemme
• Bedienungsanleitung DE, GB, FR, NL








Technische Daten



Umschaltstation US-12N


Eingangsspannung   230 V AC/12 A

Eingangsstrom
  max. 12 A

Leistung   max. 2700 VA

Umschaltzeit
  1-2 Sekunden

Sicherung   F 15 A/250 V

Schutz   Überlast, Kurzschluss

Gehäuse   Kunststoff

Schutzart   IP 55

Eingänge   Schraubklemmen

Abmessungen (L x B x H)
  120 x 120 x 58 mm

Gewicht
  250 g
