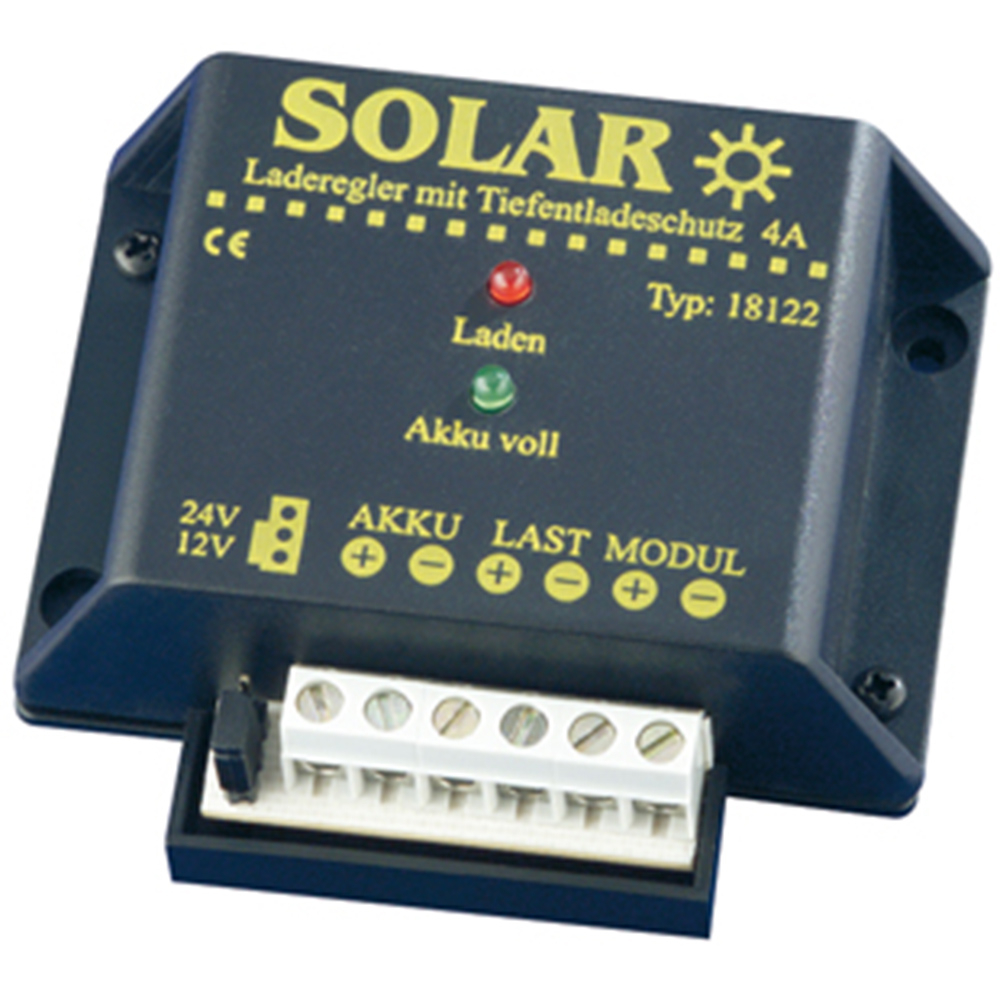

Solar-Laderegler 12 V/24 V, 4 A mit Tiefentladeschutz

Solar-Laderegler 12 V/24 V, 4 A mit Tiefentladeschutz

Bild vergrößern
Die wichtigsten Merkmale und Features:



• Serieller Laderegler
• Geeignet für 12 V- und 24 V-Solarsysteme
• Geeignet für Blei-Säure- und Blei-Gel-Akkus
• PWM-Ladeverfahren
• Schonende Batterieladung
• Geringer Eigenstromverbrauch 3 mA
• Mit Tiefentlade- und Überladeschutz
• Mit Rückstromsperre
• 12 V/24 V DC-Lastausgang




22,68 EUR

UVP Preis, zzgl. MwSt.

Art.Nr.: 200013















Klein, preisgünstig und zuverlässig


Der IVT Solar-Laderegler 12 V/24 V, 4 A mit Tiefentladeschutz ist ein kleiner, zuverlässiger Laderegler für kleinere Solaranlagen bis 4 A.

Die schonende Ladung der Solar-Batterie geschieht nach dem PWM-Ladeverfahren.
Der Regler ist für Blei-Säure- und Blei-Gel-Akkus geeignet. 12 V-/24 V-Gleichstromverbraucher können direkt an den Solar-Laderegler angeschlossen werden.

Mit einem Eigenstromverbrauch von nur 3 mA ist dieser Solar-Laderegler extrem sparsam.
Er ist mit 2 LEDs ausgestattet, welche über den aktuellen Batteriestatus informieren (Akku voll/Akku wird geladen).





Die wichtigsten Merkmale und Features:


 Geeignet für 12 V- und 24 V-Solarsysteme


Der Solar-Laderegler kann sowohl für 12 V- als auch 24 V-Akkusysteme eingesetzt werden. Die Umschaltung erfolgt hierbei mit einer Steckbrücke.





 PWM-Ladeverfahren


Solar-Laderegler, die nach dem PWM-Prinzip arbeiten, laden den Akku zu Beginn des Ladevorgangs mit maximaler Stromstärke. Sobald die jeweilige Ladeschlussspannung erreicht ist, wird der Stromfluss gestoppt, sodass es nicht zur Überladung kommt.


Nach diesem ersten Ladeschritt ist der Akku meist noch nicht vollständig geladen. Es ist mit einem Absinken der Akkuspannung zu rechnen. Deshalb setzt der Ladestrom wieder ein, wenn ein definierter Spannungswert unterschritten wird. Dieser Vorgang wiederholt sich solange, bis der Akku vollständig aufgeladen ist.







 Integrierter Über- und Tiefentladeschutz


Schutz vor Überladung
Sobald die Ladeschlussspannung erreicht ist, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solarbatterie wird so verhindert.

Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung
Der integrierte Tiefentladeschutz stellt sicher, dass der Solar-Controller den Lastausgang automatisch abschaltet, wenn die Batteriespannung unter die Mindestspannung sinkt. Sobald die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu.

Rückstromsperre
Der Solar-Laderegler ist serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.




 12 V/24 V DC Lastausgang


Der kleine Regler ist zusätzlich mit einem Lastausgang ausgestattet. 12 V-/24 V-Gleichstromverbraucher können direkt an den Solar-Laderegler angeschlossen werden.





 3 Jahre Hersteller-Garantie



  IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.







 Persönliche Beratung



  Haben Sie noch Fragen? Unser fachkundiges Personal berät Sie gerne in allen Fragen zu den Themen Wechselrichter, Spannungswandler, Solartechnik, Ladetechnik sowie Mobiles Licht. Sprechen Sie uns an.

Telefon:  +49 (0) 9622 71991-0
E-Mail:
support@ivt-hirschau.de





 Lieferumfang


• Solar-Laderegler 12 V/24 V, 4 A, mit Tiefentladeschutz
• Bedienungsanleitung in DE, GB, FR, NL







Technische Daten



Solar-Laderegler 12 V/24 V, 4 A


Akkusystemspannung   12 V / 24 V
Unterstützte Akku-Typen   Blei-Säure, Blei-Gel
Art der Laderegelung   PWM seriell
Max. Modulleistung   55 W / 110 W
Max. Modulspannung   22 V / 35 V
Max. Modul-/Ladestrom   4 A
Laststrom   4 A
Eigenstromverbrauch   3 mA
Betriebstemperaturbereich   -25 °C bis +50 °C
Anzeige   LED
Gehäuse   Kunststoff
Abmessungen (L x B x H)   66 x 60 x 25 mm
Gewicht   40 g

Ladeparameter

Ladeschlussspannung, Blei-Säure, Blei-Gel   13,8 V / 27,6 V
Erhaltungsladung, Blei-Säure, Blei-Gel   13,8 V / 27,6 V

Tiefentladeschutz Lastausgang

Abschaltspannung   10,5 V / 21 V
Rücksetzspannung   12 V / 24 V
