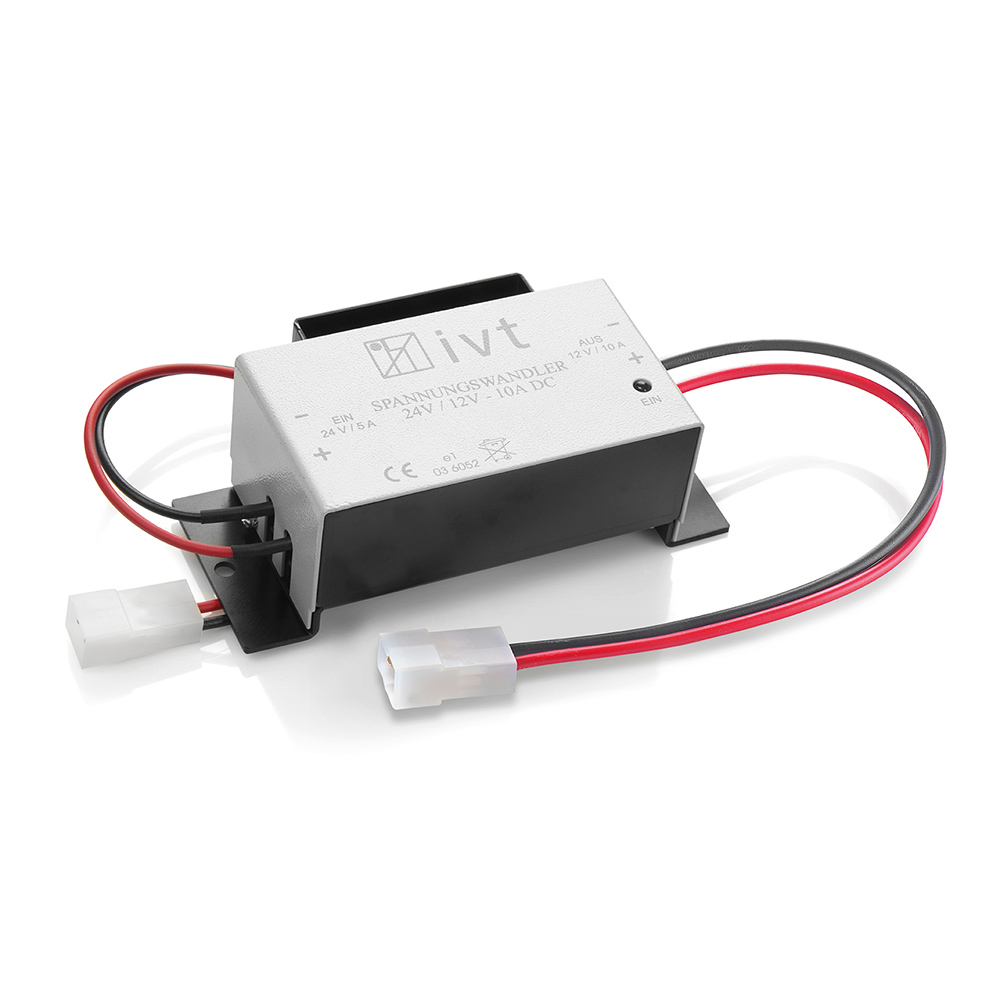

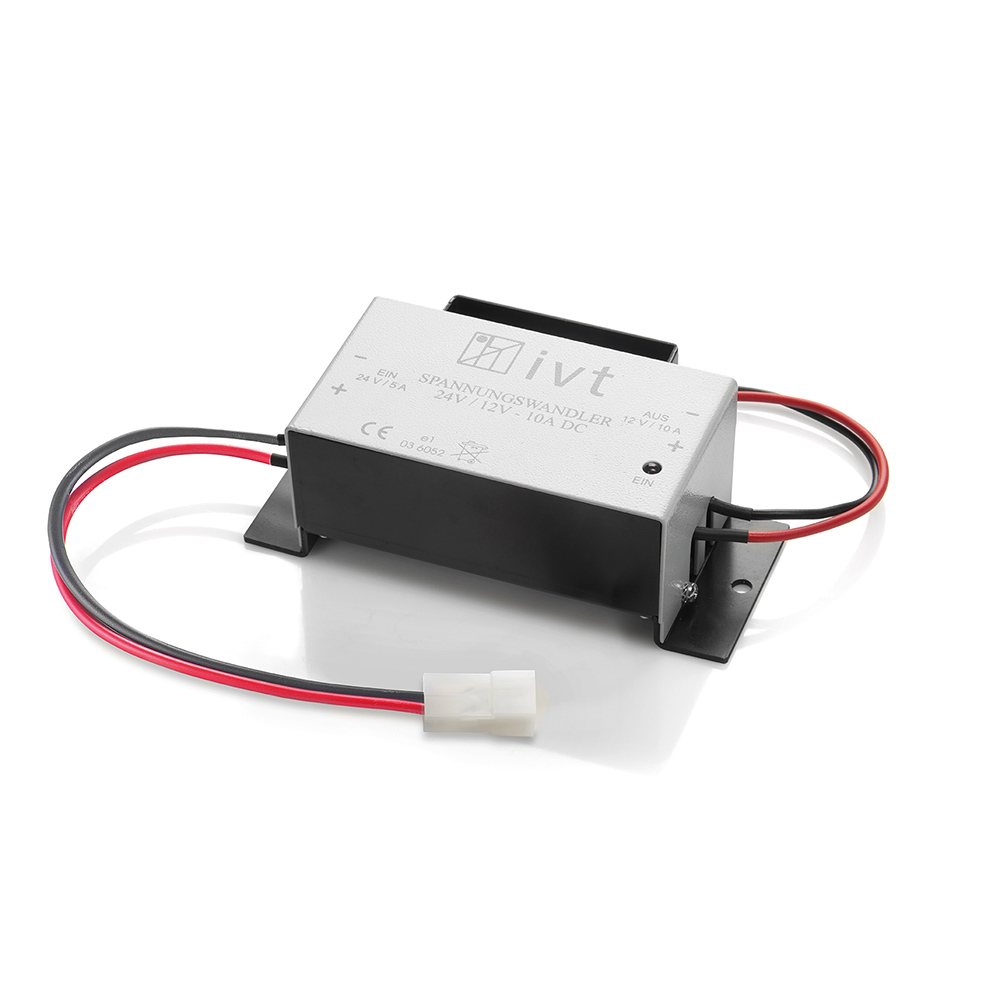

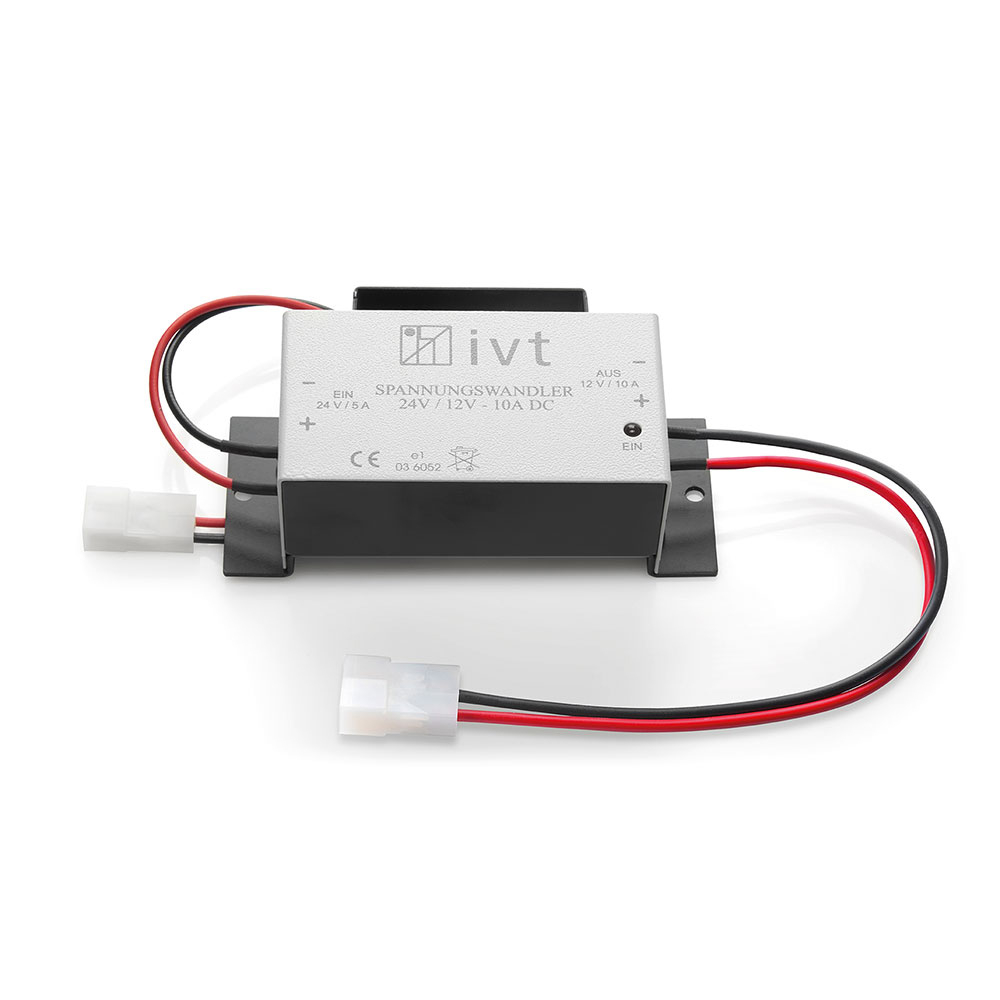

DC/DC Spannungswandler 24 V/12 V, 10 A

DC/DC Spannungswandler 24 V/12 V, 10 A

Bild vergrößern
Die wichtigsten Merkmale und Features:


• E1-Zulassung
• Resistent gegen Vibrationen und Stöße
  nach EN 60068-2-6/14/64/27
• Hoher Wirkungsgrad
• Eingangsspannung: 18 V - 32 V DC
• Stabilisierte Ausgangsspannung
• Verpolungs-, kurzschluss-, überlast-, leerlaufsicher
• LED Betriebsanzeige
• Einfache Montage
• Robuste und kompakte Bauweise


63,03 EUR

UVP Preis, zzgl. MwSt.

Art.Nr.: 400005

Drucken »
Zurück »
DC/DC Spannungswandler 24 V/12 V, 10 A
DC/DC Spannungswandler 24 V/12 V, 10 A
DC/DC Spannungswandler 24 V/12 V, 10 A
DC/DC Spannungswandler 24 V/12 V, 10 A
DC/DC Spannungswandler 24 V/12 V, 10 A
DC/DC Spannungswandler 24 V/12 V, 10 A
DC/DC Spannungswandler 24 V/12 V, 10 A




Einsatzempfehlung:







Effizienter Spannungswandler für den anspruchsvollen Einsatz -
Sicher, konstant, schockresistent



Die Anzahl der in Fahrzeugen genutzten elektronischen Geräte nimmt stetig zu. Diese sind im Allgemeinen für 12 V ausgelegt wie z.B. Unterhaltungselektronik, Navigationssysteme, Kühlboxen und vieles mehr. Um diese 12 V Verbraucher auch in Bordsystemen mit 24 V betreiben zu können, ist der Einsatz eines DC/DC Spannungswandler zwingend erforderlich.

Der getaktete IVT Spannungswandler wurden dazu entwickelt eine Eingangsgleichspannung von 24 V in eine stabile 12 V DC Ausgangsspannung umzuwandeln. Die hocheffiziente Elektronik garantiert, dass bei der Spannungskonvertierung kaum Verluste entstehen.

Der IVT Konverter ist schockresistent und zeichnet sich aus durch hohe Effizienz, geringe Verlustleistung, stabile Ausgangsspannung und eine besonders kompakte und robuste Bauweise. Die vergossene Elektronik sowie das robuste Metallgehäuse garantieren einen langjährigen Einsatz unter härtesten Bedingungen. Alle gängigen Schutzschaltungen sind serienmäßig integriert. Der Festeinbau in Fahrzeugen mit Straßenzulassung ist aufgrund der E-Zulassung erlaubt.

Einsatzempfehlung:
Bestens geeignet für den dauerhaften Einsatz in Baumaschinen, LKWs, Reisebussen, Gabelstapler, in Fahrzeugen der Land- und Forstwirtschaft, Motor- und Segelbooten sowie beim Camping und Caravaning in Wohnmobilen und Wohnwägen, auch in Verbindung mit 24 V Solaranlagen oder Windkraft.




Die wichtigsten Merkmale und Features:



 Stabile und konstante Ausgangsspannung


Im Eingangsspannungsbereich von 18 V DC bis 32 V DC liefert der IVT Spannungskonverter zuverlässig eine stabilisierte
und konstante Ausgangsspannung von 13,8 V. Diese Ausgangsspannung kann als Stromversorgung für verschiedenste
12 V-Verbraucher, wie z.B. Unterhaltungselektronik, Navigationssysteme oder Kühlboxen, genutzt werden.



 Schockresistent dank vergossener Elektronik


Die vergossene Elektronik garantiert einen langjährigen Betrieb unter widrigsten Bedingungen. Selbst bei ständigen Erschütterungen und Vibrationen, z.B. in großen Baumaschinen, arbeitet der Spannungswandler absolut zuverlässig und sicher.
Der DC/DC Spannungswandler ist nach EN 60068-2-6/14/64/27 geprüft
.



 Hoher Wirkungsgrad – geringer Eigenstromverbrauch


Aufgrund des effizienten technischen Aufbaus kann mit der 10 A Version ein Wirkungsgrad von 85 % erreicht werden.
Der Eigenstromverbrauch liegt bei 100 mA. Ferner zeichnet sich dieser Wandler durch seine geringe Erwärmung aus.



 Robuste und kompakte Bauweise


Dank der ausgeklügelten Konstruktion ist dieser Wandler besonders kompakt aufgebaut. Das robuste Metallgehäuse bietet zudem optimalen Schutz vor Stößen sowie Beschädigungen von Außen. Eine stabile Befestigung ist durch die in der Bodenplatte integrierten Bohrungen möglich.



 Serienmäßige Schutzschaltungen


Bei diesem Spannungswandler sind alle gängigen Schutzschaltungen selbstverständlich serienmäßig integriert. Der Konverter ist gegen Verpolung und Kurzschluss am Ein- und Ausgang geschützt.

Im Falle einer Überlast wird die Ausgangsspannung bei konstantem Strom automatisch zurückgeregelt. Sollte dennoch die
Kfz-Sicherung ausgelöst werden, kann diese im Bedarfsfall schnell und einfach getauscht werden.



 E-Zulassung: Für Festeinbau in Fahrzeugen geeignet




Durch die E1-Zulassung ist dieser Wandler zum Festeinbau in verschiedensten Fahrzeugen mit
24 V Bordspannung geeignet. Der Anwendungsbereich reicht daher von Baustellenfahrzeugen, Gabelstaplern, Reisebussen, Pistenraupen über LKWs bis hin zu Wohnmobilen und Booten.






 Einsatz in 24 V Solar-Inselanlagen


  Auch bei einem bestehenden 24 V-Solar-Inselsystem empfiehlt sich der Einsatz eines IVT Spannungswandlers um die Spannung auf 12 V zu reduzieren. Somit können auch vorhandene
oder preisgünstige 12 V-Geräte problemlos genutzt werden.





 3 Jahre Hersteller-Garantie


  IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind
von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.




 Lieferumfang


• DC/DC Spannungswandler 24 V/12 V, 10 A
• Bedienungsanleitung DE, GB, FR, NL









Technische Daten



DC/DC Spannungswandler 24 V/12 V, 10 A




Eingang


Nennspannung   24 V DC

Spannungsbereich
  18 V - 32 V DC

Sicherung   10  A

Eigenstromverbrauch
  100 mA

Anschlussbuchse
  AMP FASTIN-FASTON Typ E

Anschlussleitung
  2 x 1,5 mm2
Länge der Anschlussleitung
  250 mm


Ausgang

Ausgangsspannung, Leerlauf
  13,8 V (± 3 %)
Ausgangsstrom (max.)
  10 A

Restwelligkeit
  100 mVpp
Anschlussbuchse
  AMP FASTIN-FASTON Typ F

Anschlussleitung
  2 x 2,5 mm2
Länge der Anschlussleitung
  250 mm

Allgemein

Betriebszustandsanzeige
  LED
Wirkungsgrad
  85 %
Schutzart                          IP 20
Gehäuse
  Metall
Farbe
  Grau, Schwarz

E-Zulassung
  ja

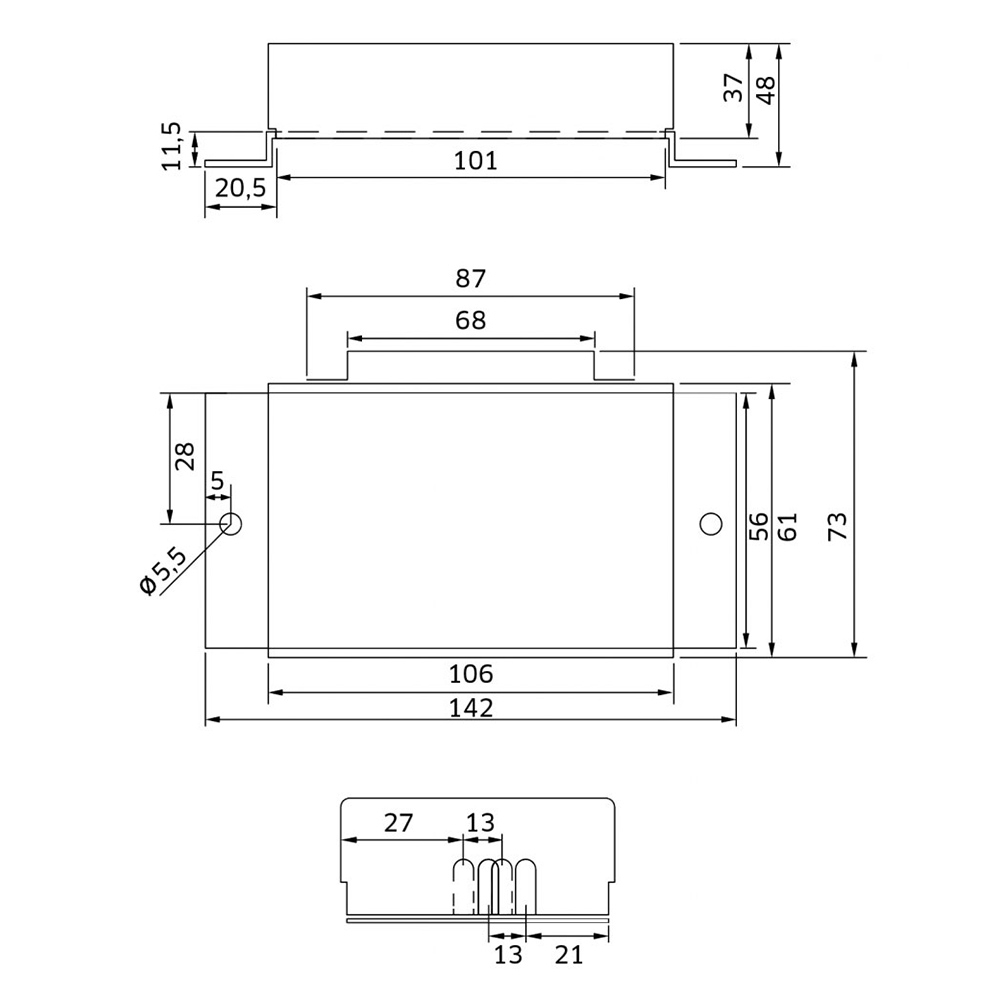

Abmessungen
  142 x 73 x 48 mm

Gewicht
  0,3 kg
