Fernbedienung Touchscreen FB-05: Funkversion

Fernbedienung Touchscreen FB-05: Funkversion

Bild vergrößern
Die wichtigsten Merkmale und Features:



• Geeignet für MPPTplus+ Solar-Controller
• Geeignet für Digitale Sinus Wechselrichter
• Verwaltung der wichtigsten Parameter
• Dauerhafte Überwachung der Anlage
• Datenspeicherung auf SD Karte möglich
• Reichweite: 15 m


Artikel nicht mehr lieferbar
Empfohlener Ersatzartikel:

Fernbedienung Touchscreen FB-04 (Kabelversion)
Art.-Nr. 200051



167,23 EUR

UVP Preis, zzgl. MwSt.

Art.Nr.: 200053

Fernbedienung Touchscreen FB-05: Funkversion
Fernbedienung Touchscreen FB-05: Funkversion
Fernbedienung Touchscreen FB-05: Funkversion









Ortsunabhängiges Steuern und Überwachen im Radius von 15 m

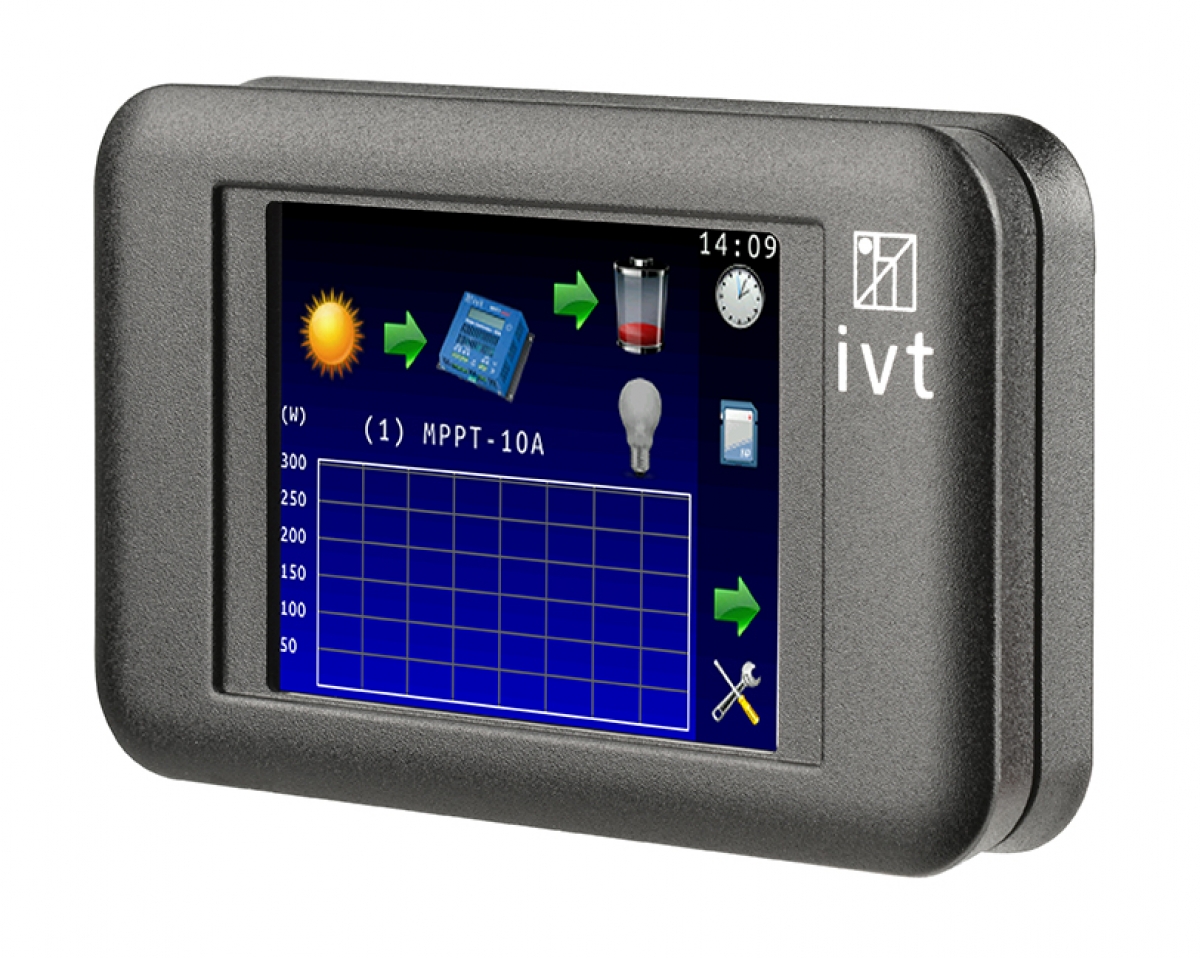

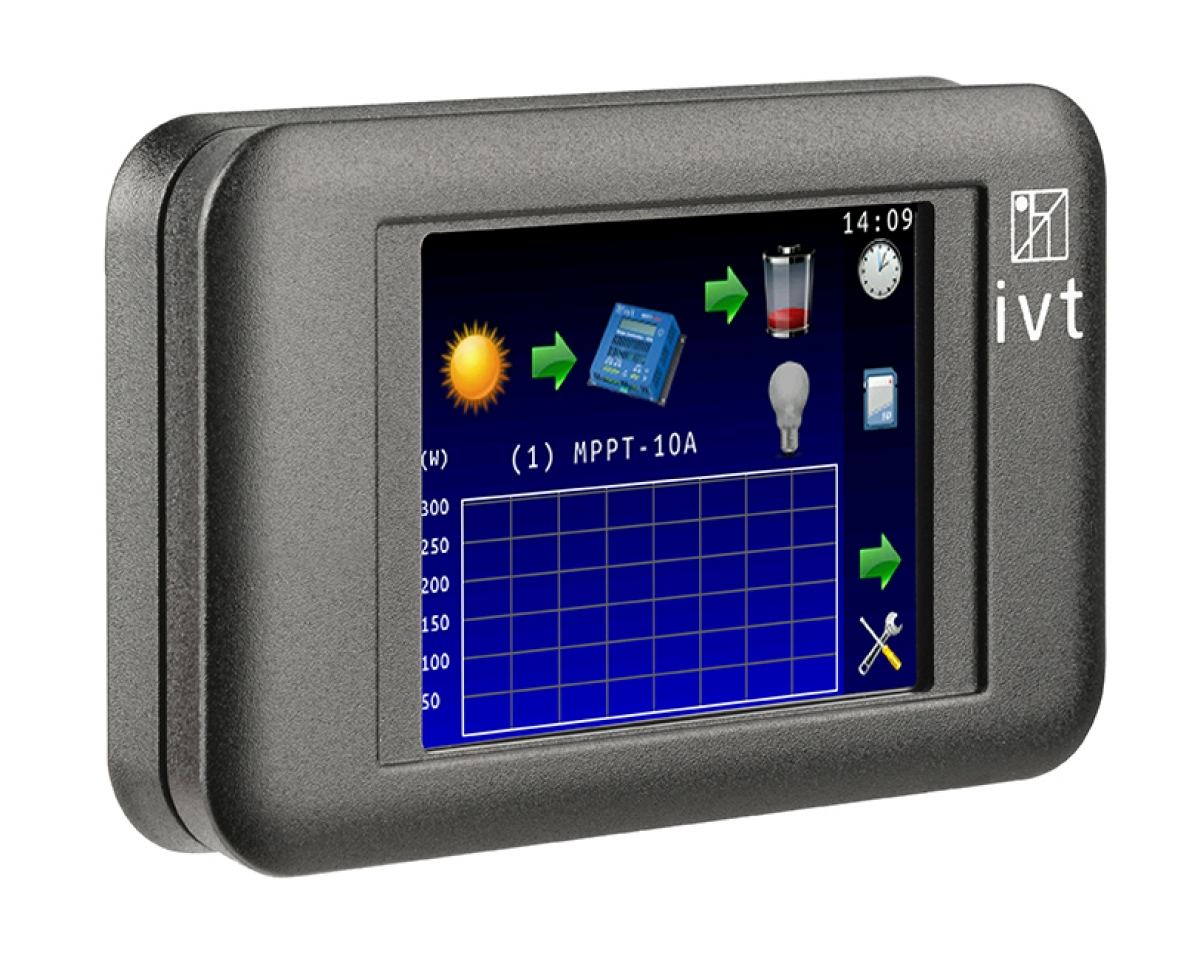

Die Funk-Fernbedienung Touchscreen FB-05 ist mit allen Solar-Controllern der MPPTplus+ Serie sowie den Wechselrichtern der DSW-Serie kompatibel. Mit der Funk-Fernbedienung können ortsunabhängig bis zu 4 Geräte individuell gesteuert und überwacht werden. Dabei müssen die Geräte nur untereinander mittels USB-Kabel verbunden und der USB-Funkstick der FB-05 am Primärgerät eingesteckt werden.

Zum automatischen Ein-/Ausschalten Ihrer Wechselrichter und Solar-Controller ist eine Timer-Funktion integriert. Es können unabhängig voneinander max. 2 Betriebszeiten programmiert werden. Die Bedienung und Überwachung der wichtigsten Betriebsparameter erfolgt über den farbigen LCD-Touchscreen.

Die Stromversorgung der Fernbedienung FB-05 erfolgt über einen eingebauten Lithium-Ionen-Akku, der über das im Lieferumfang enthaltene Steckernetzteil geladen wird.
Die Fernbedienung ist auch als Kabelversion (FB-04) erhältlich.


Weitere Informationen zu:



 Fernbedienung: MPPTplus+ Solar-Controller


Mit Hilfe der Fernbedienung können Sie die Ladeschlussspannung, den Tiefentladeschutz und die Temperaturkompensation einstellen sowie die Solarleistung auswerten und überwachen.
Der Ladestrom kann begrenzt werden, was vor allem beim Laden kleinerer Akkus von Bedeutung ist.

Die Betriebsdaten lassen sich auf einer handelsüblichen SD-/SDHC-Speicherkarte sichern und als Textdatei (*.txt) ausgeben.




 Fernbedienung: DSW-Wechselrichter


Mittels der Fernbedienung ist es möglich, eingangsseitig den Status der angeschlossenen Batterie zu überprüfen und ausgangsseitig die Ausgangsparameter (Ausgangsspannung, Ausgangsstrom und Ausgangsleistung) abzufragen. Weiterhin kann der Tiefentladeschutz individuell parametriert und der Lastausgang mittels der Fernbedienung ein- bzw. ausgeschaltet werden.

Die Betriebsdaten lassen sich auf einer handelsüblichen SD-/SDHC-Speicherkarte sichern und als Textdatei (*.txt) ausgeben.




 Datenaufzeichnung der wichtigsten Betriebsdaten


Die wichtigsten Betriebsdaten des Wechselrichters bzw. des Solar-Controllers können in Echtzeit auf einer Speicherkarte (SD oder SDHC) gesichert und über herkömmliche Tabellenkalkulationsprogramme importiert werden. Am PC lassen sich die importierten Daten auswerten und weiter verarbeiten (z.B. Grafiken erstellen).


Datenaufzeichnung MPPTplus+ Solar-Controller

Fernbedienung FB-04 und FB-05 sowie Webbox-LCD


• Datum (Date)
• Uhrzeit (Time)
• Solarleistung (Ps)
• Solarstrom (Is)
• Batteriespannung (Ub)
• Batterie(lade)strom (lb)
• Laststrom (II)



Datenaufzeichnung DSW-Wechselrichter
Fernbedienung FB-04 und FB-05 sowie Webbox-LCD


• Datum (Date)
• Uhrzeit (Time)
• Ausgangsleistung (Ps)
• Ausgangsspannung (Uo)



Die Parameter werden im 5 Minuten Intervall aufgezeichnet



 Wichtiger Hinweis


Die Funktionen der Fernbedienung können nur dann genutzt werden, wenn sich Wechselrichter und Solar-Controller im aktiven Betriebszustand befinden.
Die Stromversorgung der Fernbedienung wird unterbrochen, sobald die Stromsparfunktionen (Sleep, Standby) ansprechen.




 3 Jahre Hersteller-Garantie



  IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.

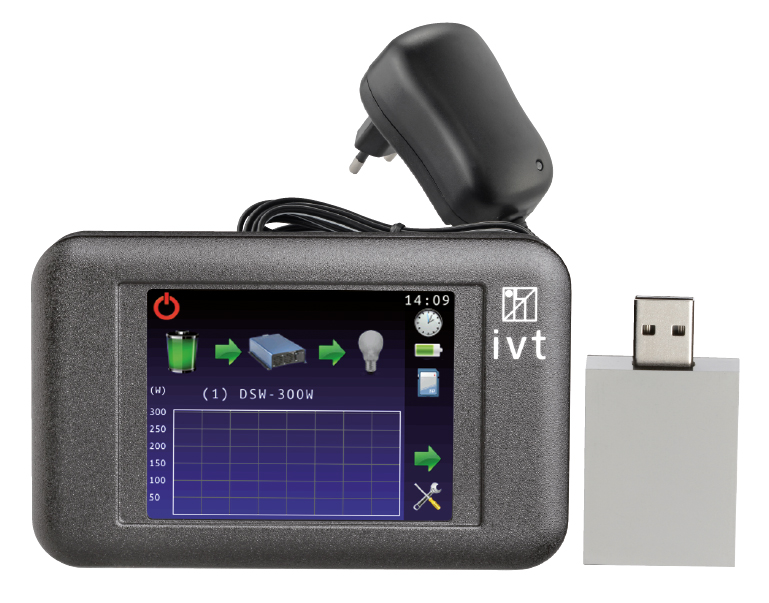

 Lieferumfang


• Funk-Fernbedienung FB-05
USB-Funkstick
230 V Steckernetzteil
• Bedienungsanleitung DE, GB

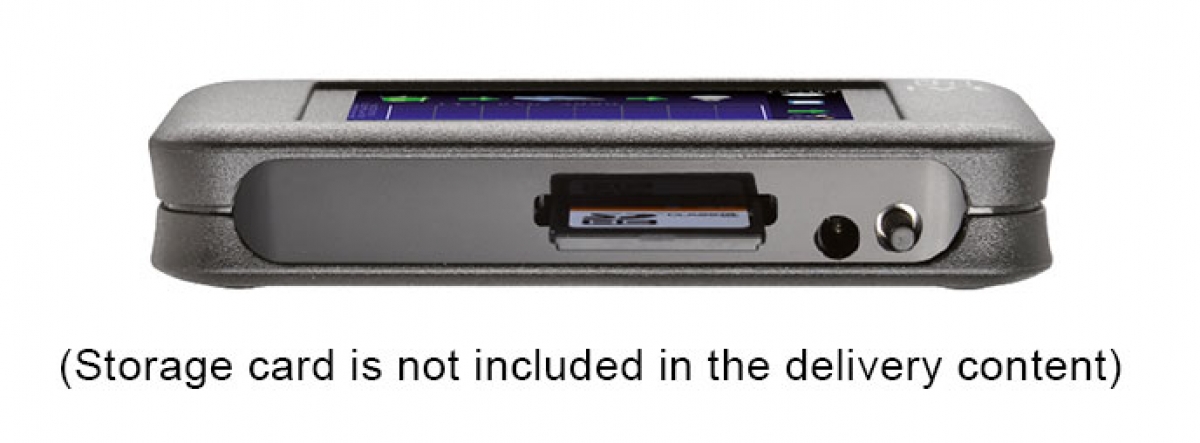

Speicherkarte ist nicht im Lieferumfang enthalten.







Technische Daten



Fernbedienung Touchscreen FB-05


Betriebsspannung   3,7 V

Eigenstromverbrauch
  120 mA

Reichweite   15 m
Übertragungsfrequenz   868 MHz, bidirectional

Akku-Typ
  Li-Ion 3,7 V/900 mAh

Ladeadapter
  Steckernetzteil, 5 V/1 A
Speicherkarte   SD/SDHC

Gehäuse   Kunststoff
Abmessungen   105 x 65 x 20 mm
Gewicht
  115 g






























 Downloads:













Bedienungsanleitung
Fernbedienung Touchscreen FB-05



Download PDF Version »
