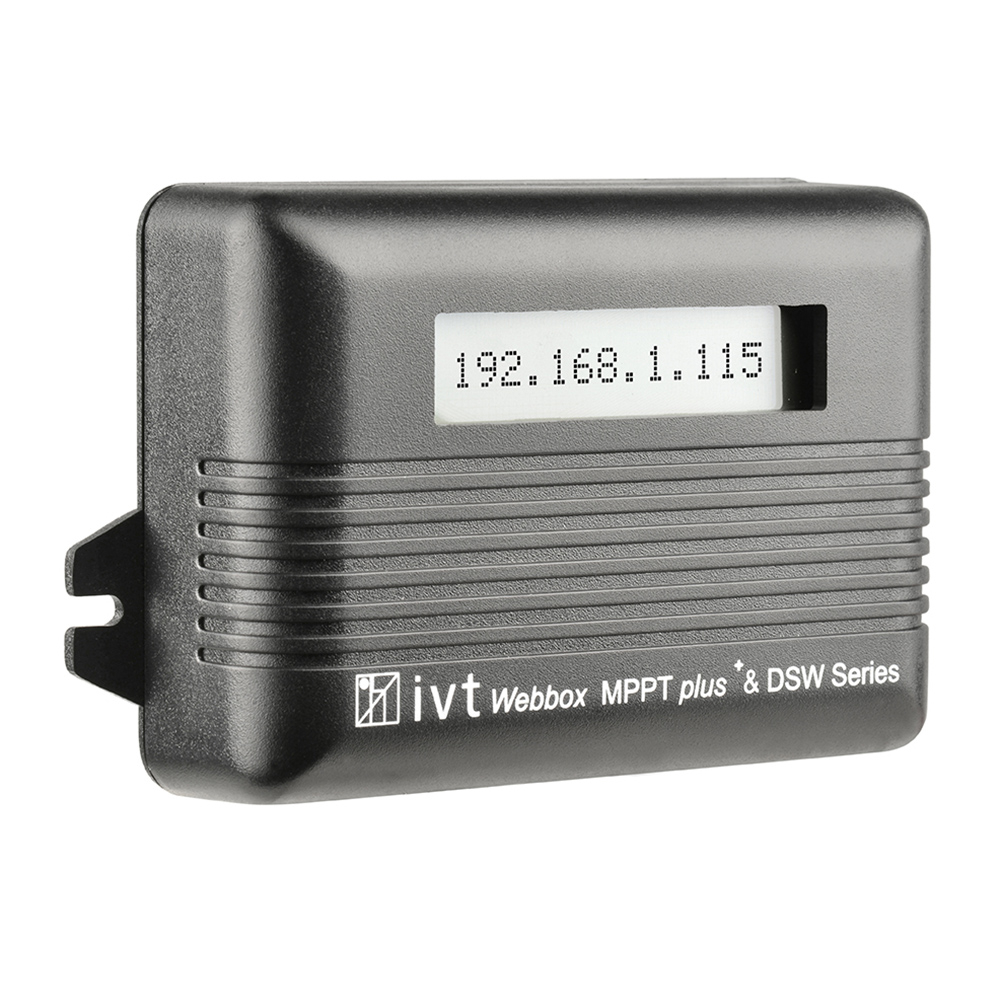

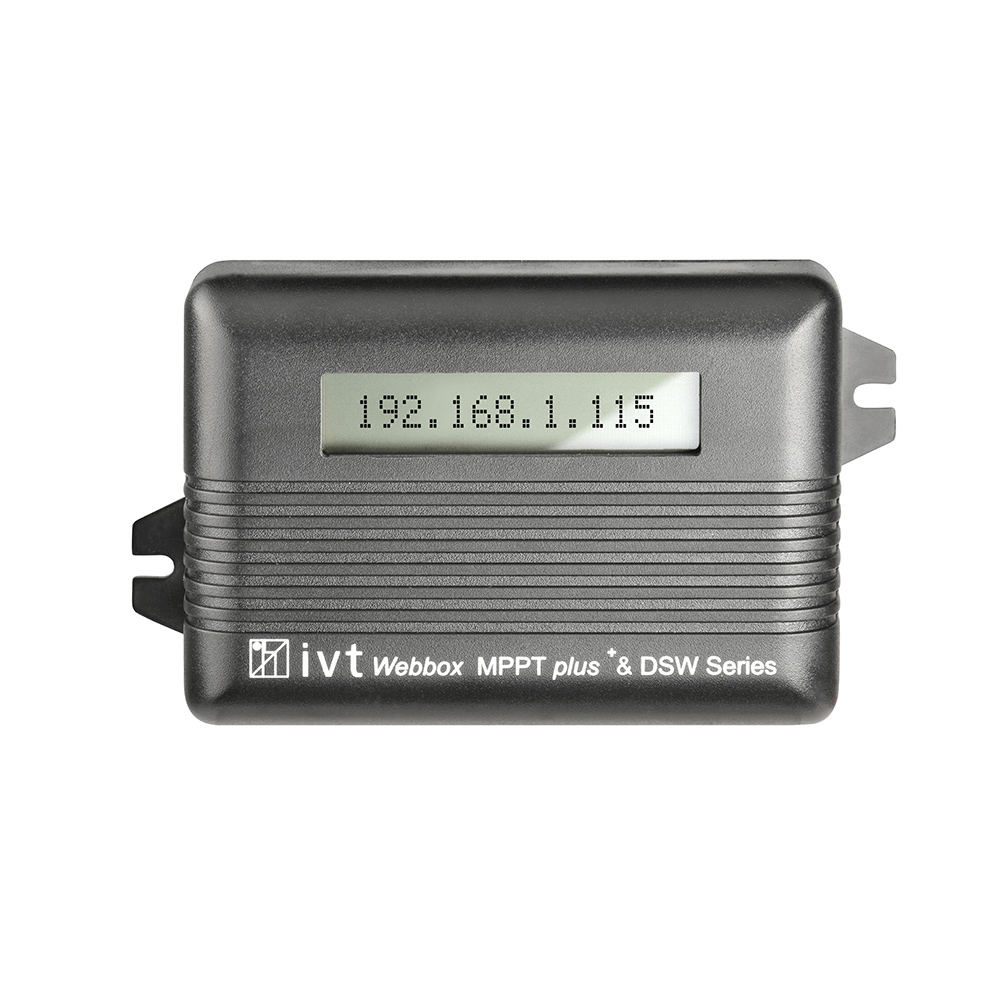

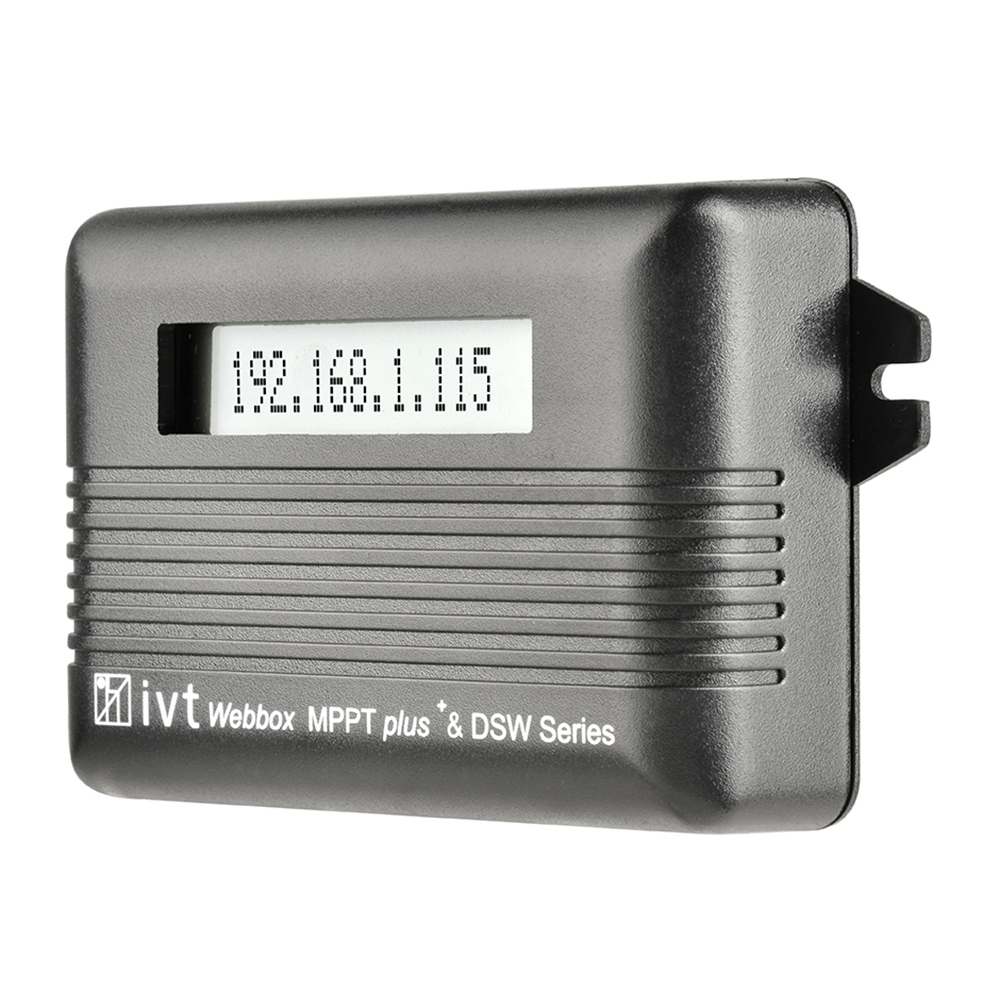

Webbox-LCD für DSW Wechselrichter und MPPTplus+

Webbox-LCD für DSW Wechselrichter und MPPT<i>plus</i><sup>+</sup>

Bild vergrößern
Die wichtigsten Merkmale und Features:


• Geeignet für Digitale-Sinus-Wechselrichter-Serie
• Geeignet für MPPTplus+ Solar Controller Serie
• Permanente Überwachung der Live-Daten Ihrer Solaranlage
• Langfristige Auswertung der Solarleistung
• Automatisches Zuweisen der IP-Adresse
• Datenaufzeichnung auf internem Speicher
• Keine zusätzliche PC Software nötig




108,40 EUR

UVP Preis, zzgl. MwSt.

Art.Nr.: 200054

Drucken »
Zurück »
Webbox-LCD für DSW Wechselrichter und MPPT<i>plus</i><sup>+</sup>
Webbox-LCD für DSW Wechselrichter und MPPT<i>plus</i><sup>+</sup>
Webbox-LCD für DSW Wechselrichter und MPPT<i>plus</i><sup>+</sup>
Webbox-LCD für DSW Wechselrichter und MPPT<i>plus</i><sup>+</sup>










Komfortables Steuer und Überwachen per PC

Mit der Webbox-LCD können MPPTplus+ Solar-Laderegler und Digitale Sinus Wechselrichter über ein bestehendes Computernetzwerk überwacht und gesteuert werden.
Dazu wird die Webbox einfach über ein reguläres LAN-Kabel mit dem gewünschten Netzwerk verbunden. Das Gerät weist sich selbst eine IP-Adresse zu. Über den Internetbrowser können wichtige Betriebsparameter wie Tiefentladeschutz, Temperaturkompensation, Ladeschluss-Spannung oder maximaler Ladestrom eingangs- und ausgangsseitig geregelt und ausgewertet werden.

Die täglich erfassten Protokolldaten werden im internen Speicher abgelegt und können als *.txt-Datei heruntergeladen und anschließend z.B. in Microsoft Excel importiert und tabellarisch ausgewertet werden. Der Zugriff über Smartphones und Tablets ist ebenfalls möglich, sofern eine Internetverbindung besteht. Die Webbox-LCD wird mit einem 1,8 m langen USB-Kabel und passendem Steckernetzteil geliefert.




Weitere Informationen zu:


 Datenaufzeichnung der wichtigsten Betriebsdaten


Datenaufzeichnung der Webbox-LCD:

Zum Steuern der Webbox-LCD ist keine zusätzliche PC-Software nötig. Das Zuweisen der IP-Adresse erfolgt automatisch. Die Datenaufzeichnung erfolgt auf dem internen Speicher.




Datenaufzeichnung MPPTplus+ Solar-Controller

Fernbedienung FB-04 und FB-05 sowie Webbox-LCD


• Datum (Date)
• Uhrzeit (Time)
• Solarleistung (Ps)
• Solarstrom (Is)
• Batteriespannung (Ub)
• Batterie(lade)strom (lb)
• Laststrom (II) internen Speicher



Datenaufzeichnung DSW-Wechselrichter
Fernbedienung FB-04 und FB-05 sowie Webbox-LCD


• Datum (Date)
• Uhrzeit (Time)
• Ausgangsleistung (Ps)
• Ausgangsspannung (Uo)



Die Parameter werden im 5 Minuten Intervall aufgezeichnet



 Wichtiger Hinweis


Die Funktionen der Webbox-LCD können nur dann genutzt werden, wenn sich Wechselrichter und Solar Controller im aktiven Betriebszustand befindet.
Die Stromversorgung der Fernbedienung wird unterbrochen, sobald die Stromsparfunktionen (Sleep, Standby) ansprechen.

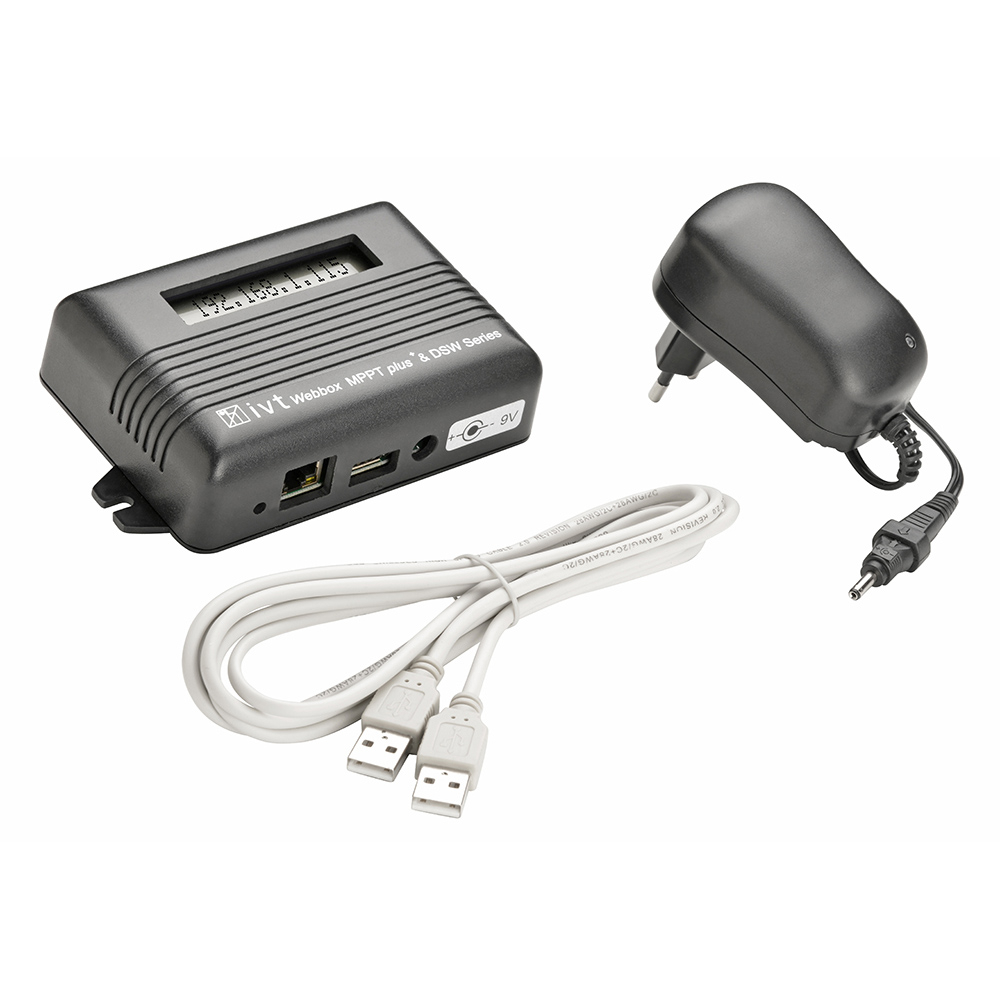

 Lieferumfang


• Webbox-LCD
• Steckernetzteil
• USB-Kabel
• Bedienungsanleitung DE, GB

Speicherkarte ist nicht im Lieferumfang enthalten.







Technische Daten



Webbox-LCD

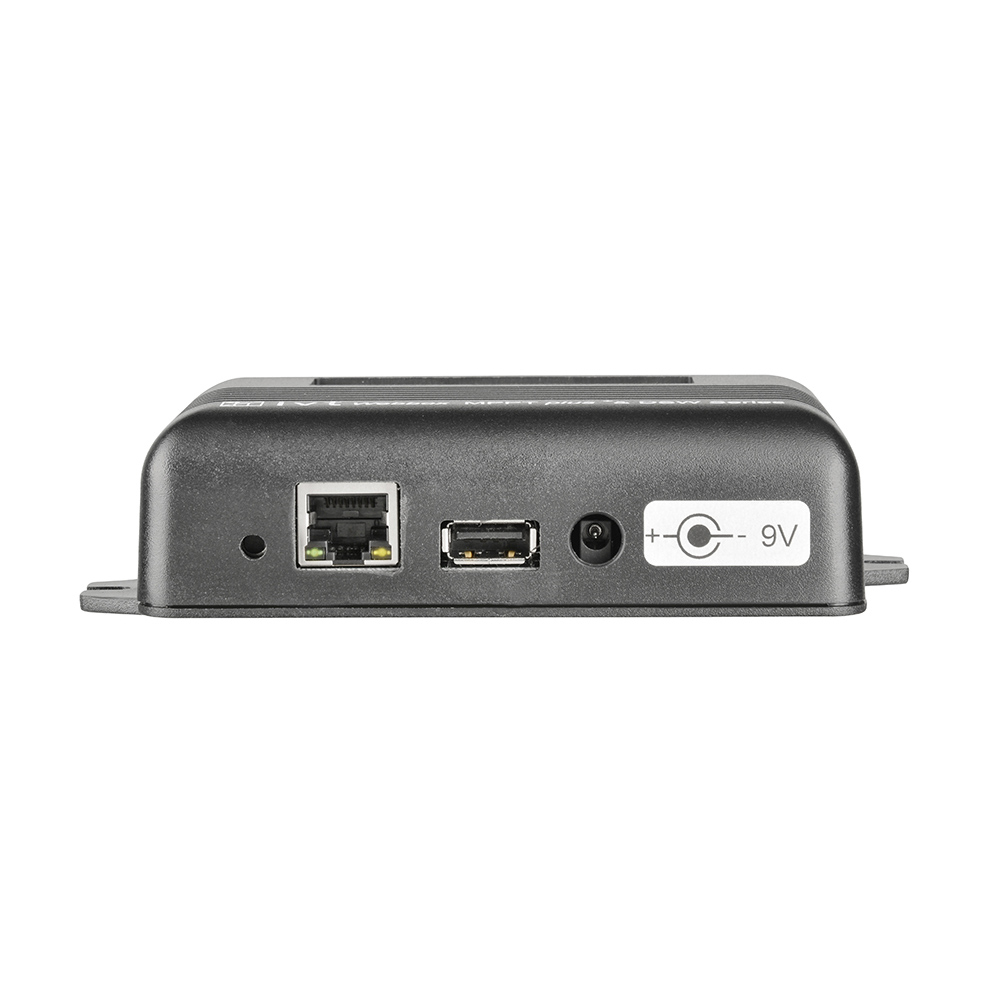

Spannungsversorgung   über USB-Kabel, Steckernetzteil

Eigenstromverbrauch
  50 mA

Schnittst. Datenaustausch   USB Type A

Schnittst. Netzwerkanbindung   RJ45

Kabellänge USB-Kabel   1,8 m
Interne Speicherbatterie
  CR2032

Abmessungen   115 x 80 x 33 mm
Gewicht
  146 g























Downloads:













Bedienungsanleitung
Webbox-LCD



Download PDF Version »
